Posodobljeni projektni vremenski podatki
Letošnja izdaja priročnika ASHRAE Fundamentals prinaša v Poglavju 14, Podnebni podatki za projektiranje, poleg posodobljenih projektnih vremenskih podatkov tudi skoraj podvojeno razširitev števila slovenskih vremenskih postaj, katera vsa lahko prevzamete tukaj. Podrobno obrazložitev in namembnost posameznih vremenskih podatkov sicer najdete na straneh 19 do 29 MSS-jevega prevoda 6. dela ASHRAE Standarda 90.1-2016 (tukaj). Na straneh 30 do 39 istega dokumenta so predstavljeni projektni podatki za deset vremenskih postaj, prevzetih iz priročnika ASHRAE iz 2017, ki jih velja zamenjati z novimi. Ob tem spomnim tudi na lanskoletni blog, ki od vseh projektnih vremenskih podatkov posebej obravnava zunanjo projektno temperaturo skozi doseganje energijske učinkovitosti stavb (tukaj).
Predstavljeni podnebni podatki so še kako primerni za uporabo, saj imajo vsi osnovo v podatkih iz obdobja zadnjih 15, 20 ali 25 let, vsi se zaključijo z letom 2023, torej so aktualni. Ob tem velja znova opozoriti tudi na podatke na dnu vsake posamezne vremenske postaje, kjer so prikazani trendi, to je smeri gibanja sprememb, tako projektnih temperatur kot tudi grelnih ter hladilnih stopinj-dni. Spodnja slika prikazuje razlike določenih projektnih zunanjih pogojev za vremensko postajo Brnik v zadnjih štirih letih, to je od izdaje 2021 do sedanje.
 |

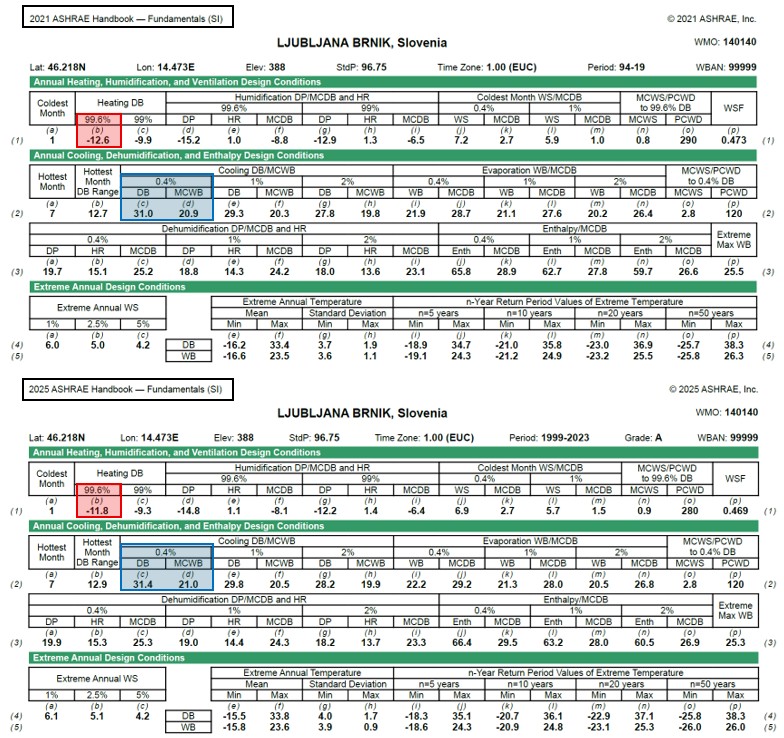

| Slika 1: Sprememba projektnega stanja zunanjega zraka za hlajenje (0,4%) in gretje (99,6%) v štirih letih |
Izbor zunanjih pogojev predstavlja projektantom na področju gretja, prezračevanja in obdelave zraka (HVAC) enega od ključnih izhodišč. V nekaterih primerih te določi skozi projektno nalogo investitor, v drugih so ti prepuščeni projektantu, saj jih, čeprav je določitev »prave« velikosti ključnega pomena za energijsko učinkovitost stavb, slovenski predpis PURES ne določa ali kakorkoli predpisuje. Pri projektiranju poslovnih in stanovanjskih stavb je skozi pravila stroke splošno sprejeto, da se uporabi odstotek pogostosti pojavljanja. Najpogostejša sta 0,4 % in 1 % za hlajenje oziroma 99,6 % in 99 % za gretje.
Drugače velja za požarno-zaščitne sisteme, na primer sistem upravljanja dima ob požaru, za katere je potrebno pri projektiranju upoštevati izjemno letno hitrost vetra. Drug primer potrebnosti upoštevanja izjemnih letnih stanj zraka, tudi te najdete v razpredelnicah ASHRAE, predstavljajo proizvodni procesi, na primer farmacevtski, kjer oddelki za kakovost določijo razpon temperature in vlažnosti, ki ga je treba neprekinjeno zagotavljati. Neustrezna izbira zunanjih projektnih pogojev lahko povzroči notranja stanja izven teh specifikacij. To je tista pomembna razlika v primerjavi s splošnimi sistemi HVAC v poslovnih in stanovanjskih stavbah, kjer stanja občasno lahko odstopajo. Posledično imajo ti pogoji zelo pomemben vpliv na določitev zmogljivosti opreme in porabo energije.
Nastop izjemnih vrednosti temperature in vlažnosti je silno redek, vendar je eno od teh vrednost, 10-, 20- ali celo 50-letno, primerno uporabiti pri projektiranju kritičnih farmacevtskih sistemov HVAC. Pri tem je potrebno imeti pred očmi besedo »kritičnih«, kar pomeni, za druga neproizvodna območja, kot so pisarne, laboratoriji, CNC (Controlled Non Classified) prostori itd., se uporablja običajni odstotek pogostosti pojavljanja. Najpogosteje 0,4 % oziroma 99,6%. Spodnja razpredelnica prevzema različna stanja zunanjega zraka za vremensko postajo Brnik, ki še kako vplivajo na določitev zmogljivosti posameznega kosa kritične HVAC opreme. Postaja Brnik je predstavljena, ker je splošno znano, da bo v njeni bližini, v Mengšu, postavljen nov farmacevtski center za tehnični razvoj bioloških zdravil. Projektna stanja so prikazana tudi v psihrometričnem diagramu poleg 20-urne pogostosti nastopanja v koše združenih stanj (velikost 0,5 K in 0,5 g/kg) v običajnem letu, ki se uporablja pri energijskem modeliranju stavb ali sistemov.
 |

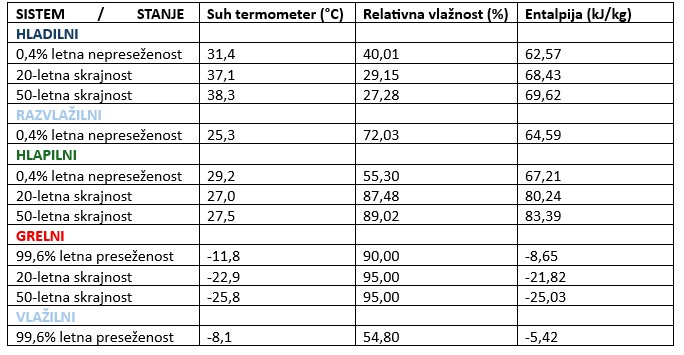

| Razpredelnica 1: Projektna stanja zraka za vremensko postajo Brnik glede na HVAC sistem |
Višje in bolj desno kot so posamezna stanja, višja je njihova entalpija in višji sta potrebna zmogljivost in strošek HVAC opreme! Skratka, zunanji projektni pogoji za HVAC sistem imajo izreden vpliv na projekt, še posebej na farmacevtskega! Zato je objava novih projektnih stanj zraka za kraje in mesta po Sloveniji za projektante s področja strojništva še kako pomembna.
 |

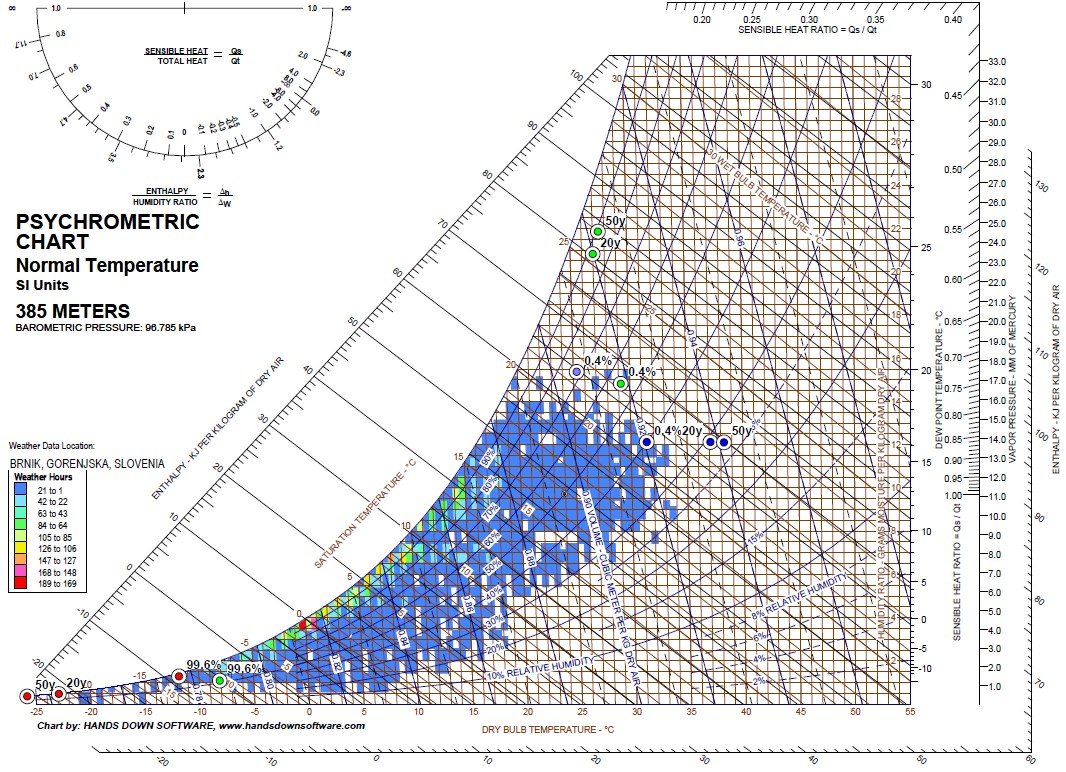

| Slika 2: Projektna stanja zunanjega zraka za postajo Brnik in 20-urna pogostost nastopanja v koše združenih stanj (velikost 0,5 K in 0,5 g/kg) v običajnem letu |
Novico pripravil:
Mitja Lenassi, PI, CxA, BEMP
