Ranljivost sistemov GNSS v prisotnosti motenj
Kako motnje vplivajo na kakovost signalov in uspešnost pozicioniranja
Sistemi GNSS (Global Navigation Satellite Systems), med katere sodijo GPS, Galileo, GLONASS in BeiDou, danes predstavljajo eno najpomembnejših tehnoloških osnov sodobne družbe. Njihova uporaba sega od vsakodnevne navigacije v mobilnih telefonih do zahtevnih geodetskih meritev, letalskega prometa, avtonomnih vozil, preciznega kmetijstva, logistike in obrambnih sistemov. Tehnologija GNSS omogoča določanje položaja, hitrosti in časa kjerkoli na Zemlji, zato je postala nepogrešljiv del sodobne infrastrukture. Kljub široki uporabi pa se pogosto premalo zavedamo, da so GNSS-signali zelo šibki in zato izjemno občutljivi na različne vrste motenj.
Zakaj so GNSS-signali občutljivi?
GNSS-sateliti oddajajo signale z višine približno 20.000 kilometrov, zato so signali ob prihodu na Zemljino površje izredno šibki. Moč signalov je pogosto manjša od šuma v okolju, kar pomeni, da mora sprejemnik uporabljati zelo občutljive metode za zaznavanje in obdelavo podatkov. Prav zaradi tega lahko že manjši vplivi iz okolja povzročijo zmanjšanje kakovosti sprejema.
Na delovanje GNSS vplivajo številni dejavniki. Med nenamerne motnje sodijo vplivi ionosfere in troposfere, odboji signalov od stavb in drugih površin, elektromagnetni šumi ter fizične ovire, ki omejujejo vidnost satelitov. Poleg teh pa se vse pogosteje pojavljajo tudi namerne motnje, pri katerih posebne naprave oddajajo motilne signale z namenom onemogočanja ali zavajanja GNSS-sprejemnikov.
Dostopnost naprav za motenje signalov se v zadnjih letih povečuje. Takšne naprave so cenovno dostopne in enostavne za uporabo, njihove posledice pa so lahko zelo resne. V prometu, letalstvu, pomorstvu ali pri upravljanju kritične infrastrukture lahko napačno določen položaj povzroči velike materialne škode ali celo ogrozi varnost ljudi.

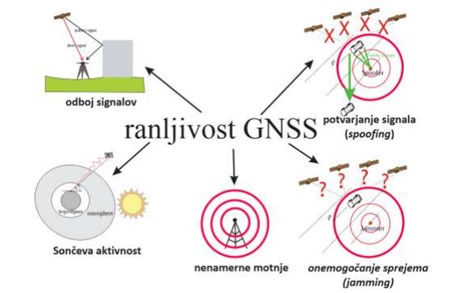

Slika 1: Ranljivost tehnologije globalnih navigacijskih satelitskih sistemov.
Vpliv motenj na GNSS-sprejemnike
Poznamo različne vrste motenj GNSS signalov. V svetu je bilo izvedenih veliko raziskav in analiz v katerih so raziskovalci analizirali odziv GNSS sprejemnikov na različne vrste motenj. Uporabljene so bile tako nenamerne motnje kot tudi namensko ustvarjeni motilni signali različnih jakosti in frekvenčnih značilnosti. V grobem motnje delimo na motnje z neprekinjenim valovanjem, motnje na več frekvencah hkrati, preletne motnje in frekvenčno modulirane motnje. Raziskovalci so nato spremljali spremembe razmerja med signalom in šumom (SNR), kakovost določanja položaja ter stabilnost sprejema posameznih satelitskih signalov. Za analizo se uporablja tudi spektralni analizator, s katerim je mogoče opazovati prisotnost motenj v frekvenčnem prostoru.
 |
 |

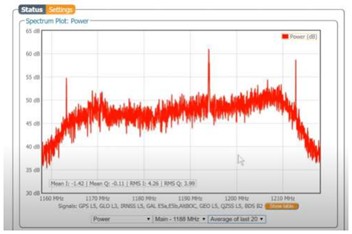

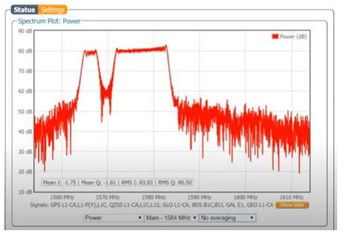

| Slika 2: Spekter signalov ob prisotnosti naprav v bližini letališč | Slika 3: Spekter signalov ob prisotnosti motilnika s preletnim signalom (ang. Chirp jammer). |
Ključen cilj raziskav je bilo ugotoviti, kako se na motnje odzivajo različni tipi sprejemnikov. Geodetski sprejemniki so praviloma dražji in tehnološko naprednejši, zato vključujejo učinkovitejše algoritme za zaznavanje motenj in filtriranje neustreznih signalov. Nizkocenovni sprejemniki pa so cenovno dostopnejši in vse pogosteje uporabljeni v vsakdanjih aplikacijah, vendar so lahko zaradi poenostavljene zasnove bolj občutljivi na vplive iz okolja.
Rezultati raziskav so pokazali, da so GNSS-sprejemniki zelo občutljivi na prisotnost motenj, pri čemer se razlike med posameznimi sprejemniki kažejo predvsem v načinu odziva na motnje. Geodetski sprejemniki višjega cenovnega razreda so v večini primerov pravočasno zaznali motene signale in jih izločil iz nadaljnje obdelave. S tem so ohranil relativno stabilno določanje položaja tudi v zahtevnejših pogojih.
Nizkocenovni sprejemniki so pogosto nadaljevali z obdelavo tudi močno oslabljenih ali motenih signalov. Posledica tega so bila večja odstopanja pri določitvi položaja in večja nestabilnost rezultatov. Raziskava je pokazala, da lahko motnje pri nizkocenovnih sprejemnikih povzročijo občutno povečanje napak, kar je posebej problematično v aplikacijah, kjer je zahtevana visoka natančnost.
Raziskave so pokazala tudi, da se različni satelitski sistemi različno odzivajo na motnje. Signali GPS so bili v nekaterih primerih bolj ranljivi, medtem ko so nekateri signali sistema GLONASS zaradi drugačne frekvenčne zasnove ostali delno uporabni tudi v prisotnosti motenj. To potrjuje, da večsistemski GNSS-pristop povečuje robustnost določanja položaja.

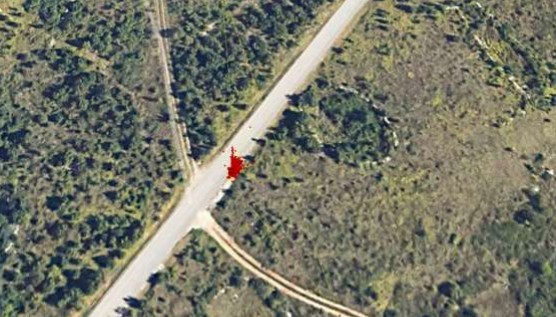

Slika 4: Prikaz položajev sprejemnika ob prisotnosti različnih motenj.
Prihodnost?
Raziskovanje motenj GNSS postaja vse pomembnejše, saj je od delovanja teh sistemov odvisnih vedno več storitev in tehnologij. Družba postaja močno povezana z digitalnimi in avtomatiziranimi sistemi, pri katerih ima zanesljivo določanje položaja ključno vlogo. Zato je razumevanje ranljivosti GNSS nujno za razvoj varnejših in bolj robustnih rešitev. Težava tovrstnih motenj je ta, da uporabniki GNSS pogosto ne opazijo prisotnosti motenj, saj lahko sprejemnik še vedno prikazuje navidezno veljavne oziroma pravilne podatke. To predstavlja posebno tveganje, ker lahko uporabnik zaupa napačno določenemu položaju brez jasnega opozorila o težavah pri sprejemu signalov.
V Sloveniji se Geodetska uprava Republike Slovenije zaveda težav z motenjem GNSS signalov in se aktivno vključuje v projekte kot je primer Care4SIGNAL, katerega cilj je ocena tveganj motenj v državnem omrežju stalnih GNSS-postaj SIGNAL. Projekt vključuje razvoj metod za zaznavanje motenj, spremljanje sprememb v kakovosti signalov ter pripravo protokolov za odzivanje ob zaznavi motenj. Rezultati raziskave predstavljajo pomembno osnovo za nadaljnji razvoj zaščitnih mehanizmov in nadgradnjo infrastrukture GNSS v Sloveniji.
Dodatni izzivi pri uporabi GNSS v sodobnem okolju
Sodobno okolje postaja vedno bolj elektromagnetno obremenjeno, kar predstavlja dodaten izziv za zanesljivo delovanje sistemov GNSS. Število naprav, ki uporabljajo radiofrekvenčni spekter, se hitro povečuje, zato je možnost neželenih motenj vse večja. Poleg klasičnih virov elektromagnetnega sevanja danes pomemben vpliv predstavljajo tudi mobilna omrežja, brezžične komunikacije, radijski oddajniki in številne elektronske naprave, ki delujejo v bližini frekvenčnih pasov GNSS.
Poseben problem predstavljajo motilniki signalov GNSS, ki so na trgu pogosto dostopni kot poceni elektronske naprave. Čeprav je njihova uporaba v večini držav prepovedana, jih posamezniki še vedno uporabljajo predvsem za preprečevanje sledenja vozilom ali za zaščito zasebnosti. Takšne naprave oddajajo močan signal, ki preglasi šibke GNSS-signale in onemogoči pravilno določanje položaja. Problematično je predvsem dejstvo, da lahko že relativno majhen motilnik vpliva na delovanje GNSS-sprejemnikov na širšem območju.
Poleg motenja pa se vse pogosteje omenja tudi potvarjanje signalov oziroma t. i. spoofing. Pri tej obliki napada sprejemnik ne izgubi signala, ampak prejme lažen signal, ki ga zazna kot pravega. Posledično lahko določi napačen položaj, ne da bi uporabnik sploh opazil težavo. Takšni napadi predstavljajo veliko tveganje predvsem v prometu, letalstvu, pomorstvu in pri avtonomnih sistemih.
Zaradi navedenih tveganj številne raziskave danes niso več usmerjene le v izboljšanje natančnosti GNSS, temveč predvsem v povečanje robustnosti in odpornosti sistemov na motnje. Velik poudarek je na razvoju algoritmov za samodejno zaznavanje nepravilnosti v signalih ter na integraciji GNSS z drugimi senzorji, kot so inercialni sistemi, lidarji, radarji in vizualni senzorji. Takšna kombinacija omogoča večjo zanesljivost tudi v primerih, ko GNSS-signali niso na voljo ali so moteni.
Vloga geodezije in geoinformatike
Raziskovanje vpliva motenj na GNSS-signale je posebej pomembno tudi za področje geodezije in geoinformatike. Geodetske meritve pogosto zahtevajo centimetrsko ali celo milimetrsko natančnost, zato lahko že manjše motnje bistveno vplivajo na kakovost rezultatov. V geodeziji se GNSS uporablja pri vzpostavljanju koordinatnih sistemov, spremljanju premikov objektov, gradnji infrastrukture, spremljanju deformacij ter pri številnih drugih nalogah, kjer je zanesljivost podatkov ključnega pomena.
Geodetski GNSS-sprejemniki zato vključujejo napredne tehnologije za obdelavo signalov, filtriranje šuma in zaznavanje motenj. Kljub temu pa se pogosto izkaže, da niti profesionalni sprejemniki niso popolnoma odporni na močnejše motnje. Njihova prednost je predvsem v tem, da motene signale hitreje prepoznajo in jih izločijo iz izračuna položaja.
V zadnjih letih se vse bolj uveljavlja tudi uporaba nizkocenovnih GNSS-sprejemnikov. Zaradi cenovne dostopnosti so postali zelo zanimivi za uporabo v brezpilotnih letalnikih, avtomatizaciji itd. Njihova dostopnost omogoča širšo uporabo GNSS-tehnologije, vendar je potrebno opozoriti, da so takšni sprejemniki pogosto bolj občutljivi na motnje in manj zanesljivi v zahtevnejših okoljih.
Pomembna naloga stroke bo zato tudi v prihodnje razvoj metod za oceno kakovosti GNSS-opazovanj in pravočasno zaznavanje motenj. S tem bo mogoče uporabnike opozoriti na potencialno nezanesljive rezultate ter zmanjšati tveganje napačnih odločitev na podlagi nepravilnih prostorskih podatkov.
Sklep
Veliko uporabnikov sisteme GNSS dojema kot popolnoma zanesljive, saj navigacijske naprave in mobilni telefoni večino časa delujejo brez težav. Vendar pa uporabniki pogosto ne vedo, da je lahko prikazan položaj v določenih primerih napačen ali nestabilen. Prav zato je pomembno, da strokovnjaki, raziskovalci in upravljavci infrastrukture uporabnike opozarjajo na možne vplive motenj ter na pomen preverjanja kakovosti podatkov. V profesionalnem okolju je priporočljiva uporaba več neodvisnih virov podatkov, spremljanje kakovostnih indikatorjev signalov in uporaba sistemov za zaznavanje motenj.
Z razvojem avtonomnih vozil, pametnih mest in digitalne infrastrukture bo pomen zanesljivega določanja položaja še naraščal. Posledično bo vse pomembnejše tudi razumevanje tveganj, povezanih z GNSS-sistemi, ter razvoj ustreznih zaščitnih ukrepov.
Tehnologija GNSS je danes nepogrešljiv del sodobne družbe, vendar njena zanesljivost ni samoumevna. Motnje, tako nenamerne kot namerne, lahko pomembno vplivajo na kakovost signalov in uspešnost določanja položaja. Razvoj metod za zaznavanje in obvladovanje motenj bo zatorej ključen za prihodnost uporabe GNSS. Le z ustreznim razumevanjem ranljivosti sistemov, izboljšanjem sprejemnikov ter razvojem zaščitnih mehanizmov bo mogoče zagotoviti zanesljivo delovanje GNSS tudi v zahtevnih in motenih okoljih.
Viri:
Aljaž Blatnik, Vrednotenje ranljivosti sprejemnikov GNSS za napade z motenjem signala, Elektrotehniški vestnik 92 (4): 157-165, 2025
Maja Filač, Ocena vpliva motenj na kakovost GNSS-signalov in uspešnost pozicioniranja, Magistrsko delo, Ljubljana, 2025
izr. prof. dr. Polona Pavlovčič Prešeren in drugi, Care4SIGNAL:Ocena tveganja motenj signalov GNSS v slovenskem državnem omrežju stalnih postaj SIGNAL, Končno poročilo, Ljubljana, 2025
Pripravil:
mag. Aljaž Lesjak, univ.dipl.inž.geod.
