Projektantova ledena gora

VRH LEDENE GORE: KAJ NAROČNIK VIDI IN PREJME?

Ko naročnik po mesecih sodelovanja, sestankov in usklajevanj končno prejme projektno dokumentacijo za izvedbo s področja strojništva, pred seboj zagleda lično zapakirano mapo ali pa prejme digitalni paket v formatu PDF oziroma DWG. Za laika, investitorja ali končnega uporabnika ta mapa predstavlja celotno vsebino, bistvo in rezultat projekta. V očeh naročnika je to končni produkt, za katerega je plačal in na podlagi katerega se bo gradnja izvajala.
Vendar pa se v inženirski praksi s tem paketom dokumentov srečamo s pojavom, ki ga strokovnjaki radi opišemo s prispodobo ledene gore. Tisto, kar naročnik drži v rokah ali gleda na zaslonu, namreč predstavlja le vrh ledene gore – približno 10 % do 15 % celotnega vloženega truda, časa in znanja, ki ga je projektant vložil v izdelavo načrta. Ta vidni del je strukturiran v tri ključne stebre, ki omogočajo, da se projektantova zamisel prenese na gradbišče.

1. Grafični del (Prikazi)
Prikazi predstavljajo vizualni jezik projekta. Brez njega bi bilo izvajalcem na gradbišču nemogoče natančno prenesti navodila, kje in kako naj potekajo posamezne napeljave. Sestavljajo ga trije ključni sklopi:
•  Tlorisi razvoda strojnih napeljav: To so tehnične risbe prostorov objekta, kjer so z natančno določenimi barvami, debelinami linij in simboli vrisani vsi elementi posameznega tehničnega sistema. Naročnik lahko na teh tlorisih vidi zapletene mreže prezračevalnih kanalov ter cevi gretja in hlajenja ter vodovoda z odvodom odpadne vode. Vsak element ima podano svojo umestitev, s čimer se prepreči stihijsko polaganje kanalov in cevi »po občutku« med samo izvedbo.
• Sheme povezav in krmiljenja: Sheme delovanja ne prikazujejo fizičnega položaja naprav v prostoru, temveč njihovo logično in tehnološko povezanost. Prikazujejo, kako se toplota oziroma hlad najprej proizvajata in nato premikata od glavnih virov (kot so kotli, toplotne črpalke ali ohlajevalniki) s pomočjo obtočnih črpalk in ventilov do končnih elementov v prostorih, kot so radiatorji, podno gretje ali ventilatorski konvektorji.
• Podrobnosti namestitve: Ker so nekateri deli v objektu izjemno zapleteni, običajni tlorisi ne zadoščajo. Projektant zato izdela povečane prikaze zapletenih vozlišč. Ti vključujejo tridimenzionalne ali dvodimenzionalne preseke s področja strojništva, natančne prikaze prehodov cevi skozi zunanje ali požarne stene ter specifične načine pritrjevanja in obešanja težke strojne opreme na stropne konstrukcije.

2. Tekstualni del (Tehnično poročilo)
Tekstualni del daje grafičnim prikazom vsebinski smisel in zakonsko podlago. Brez besedila bi bili načrti le zbirka barvnih črt. Sestavljata ga dve ključni poglavji:
• Tehnično poročilo: To je srce tekstualnega dela, kjer projektant z besedami pojasni svojo vizijo. Vsebuje jasen opis izbranega sistema, v katerem natančno opredeli projektne pogoje in parametre (kot so želene notranje temperature pozimi in poleti, stopnje relativne vlage v zraku, temperature potrošne vode na iztočnih mestih…) ter poda strokovno utemeljitev, zakaj je bila za določen objekt izbrana ravno ta tehnična rešitev.
• Tehnični pogoji izvedbe: Ta del deluje kot zakonik za strojnega izvajalca. Naročniku zagotavlja varnost, saj od izvajalca zahteva upoštevanje standardov kakovosti materialov, opisuje protokole za izvedbo različnih preizkusov ter določa pogoje za stavljenje v obratovanje in prevzem sistemov.


3. Popis del in materiala (Predračun)
Za investitorja je to pogosto najbolj prebran del projekta, saj neposredno vpliva na finančni vidik njegove investicije. Sestavljen je iz dveh glavnih delov:
• Navedba opreme: V tem delu projektant natančno določi najnižje še zahtevane tehnične lastnosti ključnih naprav in potrditvenih dokazil izpolnjevanja, ne da bi pri tem nujno dajal prednost določeni blagovni znamki. S tem je zelo natančno določen kakovostni razred naprave, ki ga izvajalec ne sme samovoljno znižati.
•  Navedba količin: Popis ne vsebuje približnih ocen, temveč natančno izmerjene količine. Tukaj je zabeležen vsak meter cevi določenega premera, vsako koleno, T-kos, zaporni ventil ter točna površina izolacije. To naročniku omogoča pridobitev primerljivih ponudb od različnih izvajalcev, saj vsi ponujajo natanko iste količine materiala.
Opomba: V svetu je uveljavljen tudi zelo drugačen pristop, v katerem projektant namesto »popisov« poda »opise« za vsako od postavk, pri čemer količine s pripadajočimi deli izhajajo iz samih prikazov in navedb v tehničnem poročilu. To je »tehnične specifikacije«, kot jih pozna tudi ZJN-3, ki ima osnovo v Direktivi 2014/24/EU Evropskega Parlamenta in Sveta. Slednje zahtevajo od izvajalca dejansko preučitev celotnega načrta in vključitev izvajalčeve priprave dela, skratka, strokovnost, ne zgolj kalkulanta. In, ne, to ne velja za »projekt na ključ«, ampak še vedno velja za »projekt na izmere«. Na izmere, katerih količine nedvoumno in jasno izhajajo iz prikazov.

POD GLADINO: SKRITI INŽENIRSKI PROCESI

Če vrh ledene gore predstavlja tisto, kar je oprijemljivo, pa se pod gladino skriva preostalih 85 % do 90 % celotnega projektantovega dela. To je svet nevidnih procesov, ki določajo, ali bo tehnični sistem v praksi sploh deloval, ali bo energijsko učinkovit, varen in predvsem – ali bo bivanje v stavbi prijetno. Ko sistem deluje popolno, uporabnik zanj sploh ne ve. Ko pa se pod gladino naredi napaka, se to hitro pokaže v obliki prepiha, neznosnega hrupa, visokih računov za elektriko ali s pojavo plesni.

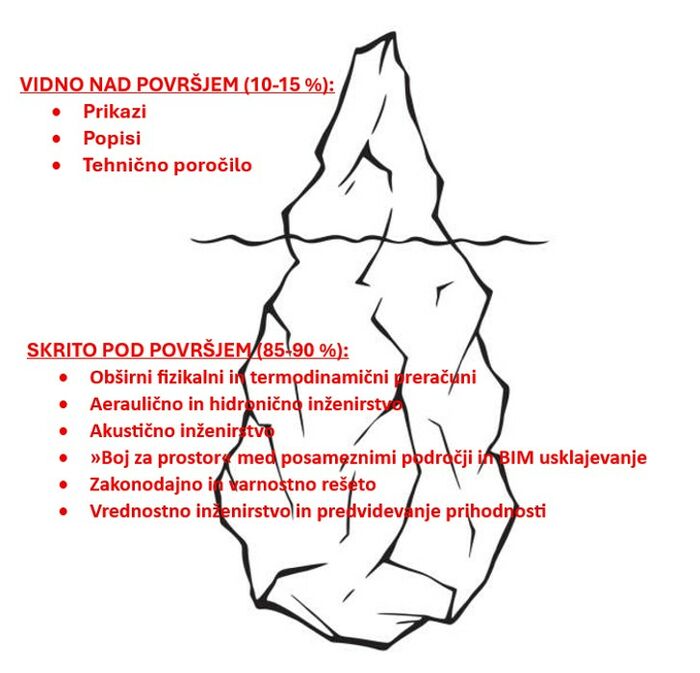

Za vidno predstavo si lahko razmerje procesov ogledamo v spodnji shemi:

Za temi kratkimi oznakami se skrivajo ure in dnevi intenzivnega inženirskega dela, ki ga razčlenjujemo na naslednja ključna področja:

1. Obširni fizikalni in termodinamični preračuni
Današnji projektant strojno-tehničnih sistemov ne ugiba o velikosti naprav in ne uporablja zastarelih metodologij »čez palec« (npr. 50 W/m2). Vsaka odločitev o velikosti toplotne črpalke ali ohlajevalnika je podprta z natančno matematiko in fiziko stavbe.
• Izračun toplotnih izgub (gretje): Izračun se izvaja po privzetem evropskem standardu SIST EN 12831 ali strogem ASHRAE 183. Projektant mora natančno analizirati vsak gradbeni element, ki ločuje gret prostor od zunanjosti ali neogretih prostorov. Analizira toplotno prehodnost (U-vrednost) zunanjih sten, oken, poda in strehe. Upošteva izgube energije skozi materiale zaradi prehoda toplote ter prezračevalne izgube – torej energijo, ki se izgubi zaradi nenadzorovanega prepiha skozi špranje v oknih ali vratih in tisto nadzorovano, vodeno v in iz stavbe z napravami. Cilj je ugotoviti, koliko energije stavba izgubi v najhladnejšem dnevu v letu.
• Izračun toplotnih dobitkov (hlajenje): Ta preračun je še bistveno bolj zapleten in se izvaja po priznanih metodah, kot sta VDI Smernice 2078 ali ASHRAE Standard 183. Tukaj projektant s programsko opremo simulira dinamično gibanje sonca skozi vse mesece v letu. Upošteva kote sončnih žarkov, tipi zasteklitve oken, učinkovitost zunanjih in notranjih senčil ter nebesna usmeritev stavbe. Poleg zunanjih vplivov mora inženir natančno oceniti tudi notranje vire toplote. Vsak človek v prostoru namreč glede na aktivnost oddaja približno 80 do 120 W toplote, k temu je treba prišteti še toploto, ki jo v prostor oddajajo razsvetljava, računalniki, strežniki in druge uporabljane naprave.
• Simulacija mikroklime: Na podlagi namembnosti prostora projektant določi potrebno količino zunanjega zraka. Zagotoviti mora najmanj higienski minimum, to je predpisan delež količine zunanjega zraka na osebo in delež na površino upoštevajoč namembnost, ali pa preračunati prostorninske pretoke glede na predvideno zvišanje ravni CO₂ in vlage v specifičnih prostorih, kot so sejne sobe, kuhinje ali kopalnice.

2. Aeraulično in hidronično inženirstvo
Ko so potrebne zmogljivosti za gretje, hlajenje in prezračevanje znane, nastopi naslednji izziv: kako to energijo na najbolj učinkovit način prenesti od osrednje naprave v strojnici do zadnjega prostora v stavbi. To področje urejata aeraulični in hidronični preračun.
•  Aerodinamični preračun kanalov: Zrak ima svojo maso in pri gibanju povzroča trenje. Projektant mora preračunati padce tlaka v celotnem razvodu prezračevalnih kanalov. Optimizirati mora hitrost zraka, ki se v glavnih kanalih običajno giblje med 5 in 12 m/s, v prostorih, namenjenih delu in bivanju, pa po vtoku vanje ne sme preseči npr. 0,22 m/s v obdobju gretja in ne 0,28 m/s v obdobju hlajenja. Če je hitrost v kanalih previsoka, bo sistem postal izjemno hrupen, če je previsoka v prostorih, bo povzročal občutek prepiha. Če so padci tlaka preveliki zaradi napačno dimenzioniranih kanalov ali preostrih zavojev, bo ventilator potreboval ogromno električne energije za premagovanje uporov, kar uniči energijsko performančnost stavbe.
• Hidronični preračun cevnih omrežij: Podobno kot pri zraku velja za vodo pri gretju in hlajenju. Projektant mora pravilno dimenzionirati premere cevi, preračunati upore v vsakem kolenu, T-kosu, zapornem ventilu in prenosniku toplote. Na podlagi teh izračunov natančno določi delovno točko obtočnih črpalk (pretok in tlačna višina). Ključni del tega procesa je načrtovanje hidroničnega uravnoteženja s pomočjo statičnih in dinamičnih nastavitvenih ventilov. Brez tega preračuna bi se namreč zgodilo, da bi bili prostori blizu strojnice pregreti, oddaljeni prostori pa bi ostali hladni.


3. Akustično inženirstvo
Naročnik v končni fazi v svojem stanovanju ali pisarni vidi le elegantno, diskretno rešetko ali difuzor na stropu, iz katerega prihaja svež zrak. Ne vidi pa ur dela, ki so bile posvečene temu, da je ta zrak skoraj neslišen. Akustični preračun poteka v več korakih:
• Generiranje hrupa: Vsaka strojna naprava (npr. ventilator v enoti za obdelavo zraka) proizvaja določeno zvočno moč (Lw), izraženo v decibelih po oktavnih pasovih, ki se spreminja glede na hitrost vrtenja lopatic.
• Naravno dušenje: Projektant preračuna, koliko zvoka se naravno zniža, ko zvočni valovi potujejo skozi metre pločevinastih ali plastičnih kanalov, ko naletijo na zavoje, razdelilne kose, v katerih se zrak razporedi med več vej in na vstopu v prostor.
• Določitev dušilnikov zvoka: Če je preostali hrup ob izstopu iz dovodnega elementa še vedno višji od predpisane ali priporočene ravni hrupa za določen prostor (kar znaša izjemno zahtevnih 25–30 dB(A) za spalnice ali bivalne prostore), mora projektant v sistem vključiti namenske dušilnike zvoka. Natančno mora določiti njihov tip, njihovo dolžino in optimalno mesto v sistemu, da se zvok naprave dovolj zniža, preden doseže človekovo uho.

4. "Boj za prostor" med posameznimi področji in BIM usklajevanje
V sodobnem svetu projektiranja se prikazi ne rišejo več povsem področno ločeno in dvodimenzijsko. S pomočjo tehnologije BIM (Building Information Modeling) se celotna stavba zgradi v digitalnem 3D prostoru, še preden se na gradbišču izkoplje prva lopata zemlje. V tej fazi projektant s področja strojništva posveti ogromno časa v pogajanjih in usklajevanjih z ostalimi inženirji, kar pogosto imenujemo »boj za prostor«.
• Statika proti Strojništvu: Zračni kanali so zaradi velikih količin zraka prostorsko izjemno potratni, zato mora strojni projektant tesno sodelovati s statikom, ko načrtuje preboje skozi armiranobetonske plošče, nosilce in primarne stene. Vsak preboj mora biti umeščen tako, da ni ogrožena statična nosilnost in potresna varnost celotne stavbe.
• Arhitektura proti Strojništvu: Tukaj prihaja do nenehnih ustvarjalnih kompromisov. Arhitekt si v prostorih želi čim višje strope in čim manj vidnih elementov. Projektant HVAC sistema po drugi strani potrebuje prostor v spuščenih stropih in navpičnih jaških za namestitev izoliranih cevi, kanalov in delilnih omaric. Skozi 3D usklajevanje se iščejo centimetrske, če ne milimetrske rešitve, ki zadovoljijo tako estetske kriterije arhitekta kot funkcionalne potrebe napeljav.
• Elektrotehnika proti Strojništvu: Sodobna stavba je prepredena s kabli in cevmi. V BIM okolju se izvajajo samodejne in ročne analize kolizij (trkov). Projektant mora zagotoviti, da cev z vodo ne poteka neposredno nad elektro omaro ali stikališči (zaradi nevarnosti izlitja) ter da prezračevalni kanali ne sekajo tras močnostnih kabelskih polic.

5. Zakonodajno in varnostno rešeto
Vsak načrt, ki ga projektant podpiše in opremi s svojim poklicnim žigom pooblaščenega inženirja, predstavlja pravno in kazensko odgovornost. Sistem mora strogo ustrezati slovenski in evropski zakonodaji.
• PURES (Pravilnik o učinkoviti rabi energije v stavbah): V Sloveniji trenutno veljavni PURES-3 postavlja izjemno stroge pogoje glede porabe primarne energije v stavbah, ne podaja pa nikakršnih pravil in navodil, kako to tudi doseči. Sreča za inženirje s področja strojništva je, da se izpolnitev tozadevnega doseganja dokazuje v posebnih izkazih, izdelanih s strani »izdelovalcev«, ne v njihovih načrtih. Ne glede na to, v svetu uveljavljena pravila stroke od strojnega projektanta zahtevajo vključitev tehničnih rešitev z visoko stopnjo zajemanja energije zavrženega zraka, uporabo visoko učinkovitih sistemov s toplotnimi črpalkami ter obvezno vključevanje obnovljivih virov energije.
• Požarna varnost: Prezračevalni kanali delujejo kot popolni prenosniki ognja in dima iz enega prostora v drugega, če niso pravilno varovani. Načrt požarne varnosti stavbo razdeli na požarne sektorje, zato mora projektant s področja strojništva na mestih, kjer prezračevalni kanal prečka požarno steno, vanj umestiti požarno loputo s toplotnim ali tudi še z motornim pogonom. Ob morebitnem požaru in povišanju temperature se ta loputa samodejno zapre, s čimer tesno loči sektorje ter prepreči širjenje smrtonosnega dima in ognja po stavbi. Podobno velja za prehode cevnih napeljav, kjer so zahtevane cevne požarne manšete.
• Zaščita pred legionelo: Pri projektiranju sistemov za pripravo tople pitne vode se skriva resna zdravstvena odgovornost. Projektant mora že v fazi hidroničnega načrtovanja predvideti sisteme s stalnim kroženjem vode brez »mrtvih rokavov«, v katerih bi voda sicer zastajala. Prav tako mora s krmiljenjem predvideti protokole za redno toplotno razkuževanje, pri katerem se celoten sistem občasno pregreje nad 60 °C, kar učinkovito uniči nevarne bakterije legionele.

6. Vrednostno inženirstvo in predvidevanje prihodnosti
Zadnji, a morda najbolj abstrakten del skritih procesov predstavlja razmišljanje s tehtanjem različnih možnostmi. Projektant namreč ne načrtuje sistema, ki bo deloval zgolj danes, ampak sistem, ki bo uspešno obratoval naslednjih 20 do 30 let.
• Vpliv zunanjih izjemnih stanj in podnebnih sprememb: Če bi sistem projektirali le za povprečne zunanje temperature, bi ta odpovedal ob prvem resnem vročinskem valu ali zimskem mrazu. Inženir mora za primere stavb s posebno pomembno namembnostjo simulirati obnašanje sistema tudi ob časovno ponavljajočih izjemnih temperaturah (npr. pri -15 °C pozimi ali +38 °C poleti z visoko stopnjo vlage). Hkrati mora upoštevati trende podnebnih sprememb, saj bodo poletja v prihodnjih desetletjih postajala še bolj vroča in dolgotrajna, kar vpliva na obremenitev sistemov hlajenja.
•  Vseživljenjska analiza stroškov (LCC): To je proces vrednostnega inženiringa, pri katerem projektant deluje kot finančno-tehnični svetovalec investitorja. Z namenskimi programi skozi energijsko modeliranje nenehno tehta različne možnosti. Ali je za naročnika bolje izbrati napravo z nižjo začetno investicijo (investicijski strošek), ki pa bo zaradi slabšega izkoristka porabila več električne energije med obratovanjem? Ali pa je dolgoročno bolj smiselno predlagati dražjo, tehnološko naprednejšo opremo z višjim izkoristkom, katere višja začetna cena se bo naročniku skozi nižje mesečne stroške povrnila v obdobju petih do sedmih let?
Vse te odločitve, podprte z izračuni, standardi in simulacijami, se na koncu zlijejo v tisto eno mapo, ki jo naročnik prejme na mizo. Vrh ledene gore je resda tisto, kar vsi vidimo, a stabilnost, varnost in ugodje bivanja v celoti slonijo na tistih devetih desetinah inženirskega znanja, ki ostajajo skrita globoko pod gladino.


Pripravil:
Mitja Lenassi, PI, CxA, BEMP
