Kaj je geotehnični monitoring?

Geotehnični monitoring oziroma celovita geotehnična spremljava je sistematičen postopek opazovanja in merjenja sprememb v tleh, hribinah ali na objektih, ki so z njimi v stiku. Namesto, da bi ugibali, kaj se dogaja pod temelji ali v zaledju opornega zidu, z monitoringom dobimo natančne podatke v realnem času. Predvsem pa lahko hitro pridobimo podatke, ki niso obremenjeni s subjektivno presojo. Tako se lahko odzivamo na dejansko stanje na objektu, in povežemo posledice z vzroki v dejanskem času.

Največji preboj v geotehničnem monitoringu je rezultat sinergije med Terzaghijevo teorijo, Peckovo prakso, Dunnicliffovo metodologijo in tehnološko evolucijo. Karl Terzaghi je z opazovalno metodo utemeljil monitoring kot nujnost. Tla so nepredvidljiva in njihovo obnašanje je potrebno spremljati in načrte prilagajati realnemu stanju na terenu. Njegov učenec Ralph Peck je to filozofijo ponesel v svetovno inženirsko prakso, saj je z natančnim spremljanjem gradbenih jam in predorov dokazal, da je monitoring ključni varnostni protokol, ne le znanstveni eksperiment.

John Dunnicliff je to področje s knjigo »Geotechnical Instrumentation for Monitoring Field Performance« dvignil še na višji nivo, le ta velja za "biblijo" stroke. Uveljavil je strogo metodologijo načrtovanja, kjer mora vsak vgrajeni senzor odgovarjati na specifično inženirsko vprašanje.

Tehnološko so največji premik prinesli senzorji z vibrirajočo žico (ang. vibrating wire), ki so zaradi frekvenčnega signala ostali zanesljivi v ekstremnih pogojih na daljše razdalje. Danes to dediščino nadgrajujejo digitalni preboji, kot so brezžično pošiljanje signalov na daljše razdalje (npr. LORA, GPRS,…), satelitska interferometrija (InSAR), ki omogoča milimetrsko spremljanje premikov celotnih mest iz vesolja, optična vlakna (FOC) pa objekte spremenijo v pametne strukture. V zadnjem obdobju je štafeto prevzela uporaba strojnega učenja (UI), ki lahko ogromne količine podatkov uredi v »prebavljivo« celoto.

Skupaj so ti vizionarji in inovacije omogočili prehod k zanesljivemu nadzoru, ki je danes ključni živčni sistem vsake infrastrukture. Terzaghi in Peck sta monitoringu dala namen in prakso, Dunnicliff strukturo, moderna tehnologija pa mu daje globalno razsežnost.

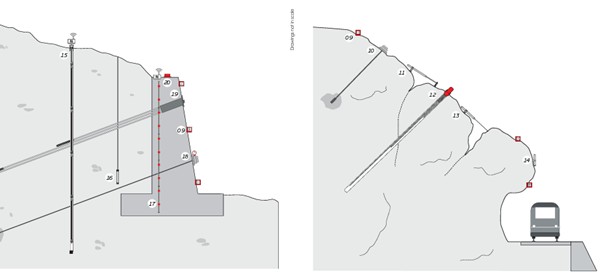

Slika 1: Primer celovite spremljave podporne konstrukcije in hribinske mase (vir: Sisgeo SRL)

Kaj dejansko merimo?

Z geotehničnim monitoringom merimo premike v tleh (npr. plazovi, brežine, …), interakcijo med naravnim okoljem in konstrukcijo (npr. temelji, predori, oporne in podporne konstrukcije, jezovi, …), pri čemer se osredotočamo na vzroke in posledice sprememb. Osrednji parameter so premiki in deformacije. Kljub temu, da s površinskimi geodetskimi meritvami dobimo zelo dobre rezultate, ti velikokrat ne izkazujejo celotne deformacije, saj je hribina deformabilna, se obnaša plastično. Celoten premik v zaledju se na konstrukciji odraža z zamikom ali dušeno, v zmanjšanem obsegu. Tako, da so inštrumenti, ki so vgrajeni v globino (npr. inklinometri in ekstenzometri), potrebni, da ugotavljamo, kje in kako hitro se tla ali objekti premikajo. Ključni "nevidni" dejavnik, ki ga spremljamo, je tudi porni tlak vode. S piezometri in tlačnimi sondami merimo pritisk vode v tleh, saj lahko njegov porast pogosto napoveduje plazove ali izgubo stabilnosti temeljev.

Poleg tega merimo sile in napetosti v konstrukcijskih elementih, kot so geotehnična sidra in piloti, kjer s pomočjo merskih celic (ang. load cells) preverjamo, ali so obremenitve še v varnih mejah. Z merilci specifičnih deformacij, merilci napetosti in NATM celicami merimo zelo majhne spremembe. Nezanemarljivi so tudi okoljski vplivi, kot so vibracije zaradi miniranja, vplivov gradnje ali prometa ter temperaturna nihanja, ki vplivajo na raztezanje materialov. Vsi ti podatki inženirjem omogočajo, da v realnem času ocenijo varnost objekta in pravočasno ukrepajo, če meritve presežejo kritične pragove. Kot je poudarjal Dunnicliff, namen monitoringa ni zgolj zbiranje številk, temveč iskanje odgovorov na specifična vprašanja o stabilnosti in integriteti terena. Zavedati se moramo, da je potrebno podatke obravnavati z uvidom v vse napake, ki pogojujejo meritev. Največkrat je to temperaturni odziv senzorja, sam »senzor« pa je tudi na primer zgradba s svojimi temperaturnimi raztezanji v odvisnosti od dnevnega oziroma letnega cikla.

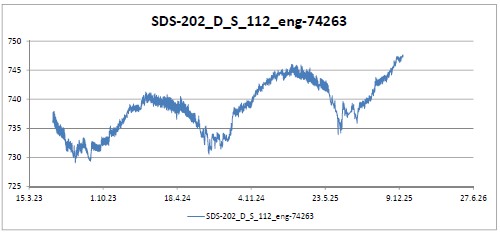

Slika 2:  Primer dnevnega in letnega cikla merjenja sile [kN] v merski celici na geotehničnem sidru

Razlika med tujino in Slovenijo

Glavna razlika med tujino in Slovenijo je v stopnji integracije podatkov. Medtem ko se v tujini geotehnični monitoring že desetletja uporablja celovito, se v Sloveniji takšen pristop uveljavlja šele v zadnjem času. V preteklosti je bila praksa pri nas močno razdrobljena, saj je vsaka stroka pogosto "ščitila svoj vrtiček", zaradi česar so se geotehnika, geomehanika, hidrologija, geologija in gradbeništvo obravnavali sorazmerno ločeno. Takšna izoliranost je pomenila, da so podatki o premikih tal, geologiji in obremenitvah konstrukcij in vodi (pornih tlakih) ostajali v ločenih bazah, namesto da bi tvorili enoten model obnašanja terena. Danes pa slovenska stroka pod vplivom mednarodnih standardov in zahtevnejših infrastrukturnih projektov, kot so na primer projekt gradnje vzhodne cevi predora Karavanke, 2TDK, 3ROS, … , pospešeno prehaja v dobo interdisciplinarnega monitoringa. Sodobni sistemi združujejo vse parametre v realnem času, kar omogoča celostno razumevanje procesov in preprečuje kritične napake, ki so bile nekoč posledica pomanjkljive komunikacije med različnimi strokovnimi področji. Tu imajo veliko vlogo tudi investitor, naročnik in nadzor ki pospešeno vlaga v nadgradnjo znanja in tehnologij na temu področju. Čedalje večja je tudi kvaliteta monitoringa in pridobljenih podatkov, njihovo dodano vrednost so zaznali tudi vsi ključni deležniki. Baze in podatki so čedalje bolj povezani. Z digitalno predajo dokumentacije in predvsem podatkov lahko modele nadgrajujemo in vpeljujemo BIM modele, ki nam pomagajo skozi celotno življenjsko dobo objektov.

Zakaj je monitoring nepogrešljiv

Geotehnični monitoring je nepogrešljiv, ker služi kot "živčni sistem" projekta, ki podatke spreminja v varnost in prihranke. Njegova vloga presega golo zbiranje številk in obsega pet ključnih funkcij:

• Zgodnje opozarjanje: To je primarna varnostna funkcija. Senzorji zaznajo zelo majhne premike ali porast tlakov, ki jih s prostim očesom ne vidimo. Če meritve presežejo kritične meje, se sproži alarm, kar omogoča pravočasno evakuacijo ali sanacijo, preden pride do katastrofalne porušitve.
• Preverjanje projektantskih predpostavk: Narava je heterogena in nepredvidljiva. Monitoring v realnem času potrdi, ali se tla obnašajo skladno z inženirskimi izračuni, s čimer zmanjšamo tveganje zaradi nepredvidenih geoloških razmer.
• Optimizacija stroškov (Observacijska metoda): Če meritve kažejo, da so tla ali hribina stabilnejša, kot je bilo predvideno v najbolj pesimističnih scenarijih, lahko projektant varno zmanjša obseg ukrepov (npr. manj sider ali tanjša obloga). To investitorju prihrani ogromno denarja, brez ogrožanja varnosti.
• Zavarovanje dokazov: Monitoring služi kot objektiven arhiv vplivov gradnje. Z meritvami pred gradnjo, med njo in po njej nedvoumno, s časovno določenim okvirjem, dokumentiramo vpliv del na okolico in sosednje objekte. To je ključno pri reševanju morebitnih odškodninskih zahtevkov in dokazovanju dejanskega stanja.
• Upravljanje v fazi obratovanja: Z dobrim monitoringom lahko spremljamo "zdravje" objekta skozi celotno življenjsko dobo. S tem lažje predvidimo nujna vzdrževalna dela in jih izvedemo ciljno, kar podaljša trajnost konstrukcije in zmanjša dolgoročne stroške upravljanja.

S takšnim celovitim pristopom monitoring postane most med vsemi strokami in ključno orodje za uspešno izvedbo ter varno uporabo objektov.

Zasnovanje sistema za geotehnični monitoring

Pravilno zasnovan geotehnični monitoring ni le tehnična vgradnja, temveč strateški sistem za upravljanje tveganj, ki mora biti integriran v projekt že od samega začetka. Za njegovo uspešnost je ključno, da se strokovnjake za geotehnične meritve (inženir geotehničnih meritev) vključi že v fazi načrtovanja. Le interdisciplinaren pristop, kjer sodelujejo projektanti, geologi, hidrogeologi in strokovnjaki za instrumentacijo, omogoča predvidevanje vseh omejitev in izzivov v kasnejših fazah, od fizičnih pogojev na terenu do specifik posameznih načinov merjenja. Takšna projektna skupina mora vnaprej določiti merilna območja, pričakovane mejne vrednosti in predvideti morebitne zaplete, ki bi nastali ob vgradnji opreme. Verodostojnost podatkov je neposredno odvisna od kakovosti namestitve pravilno izbrane opreme.

Temelj učinkovitega sistema je semafor ukrepov (zelena, rumena in rdeča stopnja). Že v fazi projektiranja morajo biti jasno določene sprožitvene vrednosti in diagrami odločanja. To omogoča, da ob meritvi, ki odstopa od pričakovanj, ne prihaja do panike ali zmede, temveč do hitrega in vnaprej usklajenega sprejemanja odločitev, s katerimi zmanjšamo nadaljnje težave. Pri objektih višjega tveganja (ogroženost življenj, večja okoljska škoda, premoženjska škoda, …) je nujna vgradnja sistemskih varovalk v obliki redundance. To je merjenje z več senzorji ali tehnologijami, kot je minimalno potrebno. S tem omogočimo medsebojno validacijo podatkov in preprečimo napačne odločitve, ki bi nastale zaradi okvare posameznega inštrumenta ali nepravilnih meritev.

Vseeno pa mora biti načrtovanje preudarno. Cilj ni čim večje število senzorjev oziroma geotehničnih inštrumentov, temveč optimalna postavitev, ki ne povzroča nepotrebne eskalacije stroškov. Iskanje ravnovesja med varnostno redundanco in ekonomsko vzdržnostjo je ključ do tega, da monitoring ne predstavlja zgolj stroška, temveč zagotavlja visoko povrnitev naložbe. Zmanjšanje tveganj za nesreče, optimizacija gradbenih materialov in podaljšanje življenjske dobe objekta so neposredni rezultati strokovno zasnovanega monitoringa, ki deluje kot varuh investitorjevega kapitala in javne varnosti.

Vgradnja sistema in vzdrževanje sistema za monitoring

Vgradnja sistema je kompleksen logistični podvig (nabava, terminski plani, kritična pot …), ki zahteva tesno usklajenost z dinamiko gradbišča. Ključnega pomena je poznavanje tehnologije gradnje, saj le to omogoča pravočasno organizacijo dela in zagotovitev ustreznih tehničnih sredstev. Uspešna vgradnja je neposredno odvisna od sodelovanja z izvajalcem gradbenih del. Kjer namestitev senzorjev lahko povzroči kratkotrajne zastoje, je nujno fleksibilno načrtovanje, kjer se delo prilagodi tako, da se gradbeni procesi medtem nemoteno izvajajo na drugem delu objekta.

Enega največjih izzivov predstavlja zaščita opreme pred poškodbami. Gradbena mehanizacija, kasnejše vzdrževanje okolice in celo opravila, kot je košnja, so pogosti vzroki za uničenje senzorjev ali kablov. Zato je nujna fizična zaščita in jasna označitev vseh komponent.

Po končani gradnji pa se delo ne zaključi, saj je potrebno zagotoviti redno vzdrževanje sistema. Ker gre za občutljive elektronske komponente, ki delujejo v agresivnem okolju, brez ustreznega servisiranja že majhne mehanske poškodbe in posledično vlaga, hitro pripeljejo do odpovedi sistema za zajem podatkov. Le s kontinuiranim vzdrževanjem ostane monitoring zanesljiv vir informacij skozi celotno življenjsko dobo objekta, kar upravljavcu zagotavlja varnost in pravočasno zaznavo morebitnih težav.

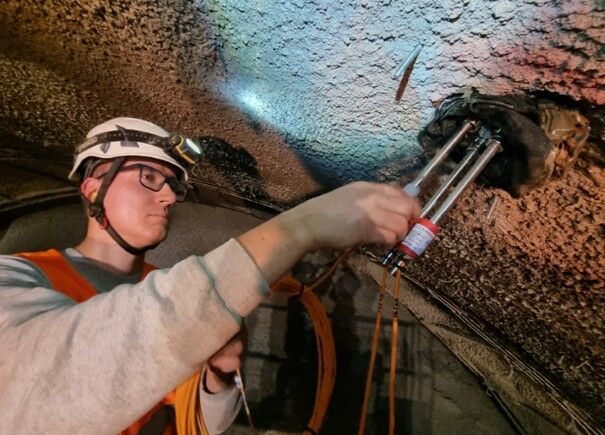

Slika 3: Vgradnja senzorjev na terenu je kompleksen logističen podvig. Vgradnja senzorjev v ekstenzometre na čelu predora je le en od korakov do uspešnega zajema podatkov

Faze monitoringa

Geotehnični monitoring skozi življenjski cikel objekta zagotavlja varnost, pravno zaščito in ekonomsko vzdržnost. Njegovo vlogo lahko razdelimo v tri ključne faze:

1. Faza pred gradnjo in med njo: Zaščita dokazov in vplivi gradnje

V tej fazi monitoring deluje kot pravni in varnostni ščit, ki obvladuje tveganja gradnje v neposredni okolici:

• Ničelna meritev (Ničelno stanje): Pred začetkom del se vzpostavi izhodiščno stanje sosednjih objektov in terena. To je ključno za zaščito dokazov. Objektivni podatki potrdijo ali ovržejo trditve o nastanku razpok zaradi vibracij ali posedanj. Merimo spremembe, premike in deformacije, tako da stanj pred vgradnjo inštrumentov ne moremo objektivno določiti.
• Aktivno spremljanje vplivov: Med izkopom ali miniranjem senzorji v realnem času sporočajo, ali so vplivi v dovoljenih mejah, kar preprečuje nepopravljivo škodo na tretji lastnini.
• Preprečevanje zastojev: Zaznava mejnih vrednosti omogoča takojšnjo prilagoditev tehnologije gradnje. S tem se izognemo nepredvidenim poškodbam, ki bi lahko ustavile gradbišče za več mesecev.

2. Faza obratovanja: Preventivna diagnostika

Ko je objekt zgrajen, se monitoring preobrazi v sistem za kontinuirano spremljanje »zdravja« konstrukcije:

• Zgodnje odkrivanje anomalij: Senzorji zaznajo znake utrujenosti materiala ali vplive okolja (npr. nihanje podtalnice) dolgo preden so poškodbe vidne s prostim očesom.
• Strukturno zdravje: Vgrajeni senzorji delujejo kot "živčni sistem", ki upravljavca opozori na potrebo po vzdrževanju točno takrat, ko je to potrebno, kar nadomešča subjektivne vizualne preglede.

3. Podaljšanje uporabne dobe in Upravljanje infrastrukture

V tej fazi monitoring postane ključno finančno in trajnostno orodje za upravljanje:

• Dokazovanje dejanske nosilnosti: Meritve pogosto pokažejo, da je realno stanje objekta boljše od konservativnih teoretičnih modelov. To omogoča varne večje obremenitve ali uporabo objekta tudi po izteku predvidene življenjske dobe.
• Odločanje na podlagi podatkov: Namesto drage in morda nepotrebne celovite sanacije se na podlagi natančnih podatkov izvedejo le ciljni popravki, kar drastično zniža stroške.
• Trajnost: Podaljšanje življenjske dobe za 10 ali 20 let zmanjša ogljični odtis, saj odloži potrebo po rušenju in novi gradnji, kar je v skladu s sodobnimi okoljskimi standardi.

Geotehnični monitoring ni le kratkoročen tehnični ukrep, temveč strateško orodje, ki spremlja objekt skozi celoten življenjski cikel. Če ga razumemo na ta način, se vprašanje o strošku hitro spremeni v vprašanje o naložbi.

Torej, če poskušamo odgovoriti na vprašanje v naslovu: Je geotehnični monitoring nujno zlo ali skriti as v rokavu investitorja?

Če gledamo le na finančni vložek za nakup in namestitev opreme ter vse zastoje, ki pri namestitvi nastanejo, v ospredju opazimo predvsem visok strošek, ki ga monitoring predstavlja.

Če pa upoštevamo:

1. nižje zavarovalne premije in pravno varnost,
2. zavarovanje dokazov pred, med in po gradnji,
3. preprečevanje katastrofalnih odpovedi,
4. optimiziranje gradnje oziroma podpornih ukrepov,
5. optimizirano vzdrževanje in podaljšano življenjsko dobo objekta, ugotovimo, da monitoring neposredno povečuje vrednost objekta ali infrastrukture. V sodobnem gradbeništvu monitoring ni več vprašanje "ali", temveč "kako globoko" ga integrirati v vse gradbene faze.

Pripravil:
Matej Zalokar, mag. inž. geotehnologije
