Enotna pravila za načrtovanje in izvedbo nizkonapetostnega podzemnega elektroenergetskega omrežja v Sloveniji
Tipizacija ELES T-6: Načrtovanje in gradnja NN podzemnega elektroenergetskega omrežja kot orodje za poenotenje tehničnih kriterijev, optimizacijo gradnje in povečanje zanesljivosti distribucijskega sistema.
NAMEN IN POMEN ENOTNE TIPIZACIJE
V prispevku je podana predstavitev in povzetek tipizacije ELES T-6: Načrtovanje in gradnja NN podzemnega elektroenergetskega omrežja. Namen prispevka je seznaniti člane Inženirske zbornice Slovenije, tako elektrotehnične kot tudi gradbene stroke, z obstoječo tipizacijo, ki jo izdaja ELES, saj ta zajema tudi področje gradbenih del, ki jih praviloma izvajajo izvajalci gradbene stroke. Dokument ne obravnava zgolj tehničnih rešitev na področju NN elektroenergetskih vodov, temveč tudi pogoje gradnje, vgradnje in usklajevanja s komunalno infrastrukturo.
V elektrodistribuciji se pogosto srečujemo z izzivom, kako zagotoviti trajno, zanesljivo in kakovostno oskrbo z električno energijo. Z vidika kazalnikov zanesljivosti (SAIDI, SAIFI) sta podzemni vodi v primerjavi z nadzemnimi vodi bistveno manj izpostavljeni okvaram, vremenskim vplivom in posledično prekinitvam.
Prav zato je bila v sklopu delovne skupine GIZ za tipizacijo ter v sodelovanju z operaterjem kombiniranega prenosnega in distribucijskega elektroenergetskega omrežja (ELES) izdelana tipizacija ELES T-6, ki združuje dolgoletne izkušnje slovenskih elektrodistribucijskih podjetij na področju gradnje NN omrežja. Namenjena je vsem, ki načrtujejo, projektirajo, gradijo in vzdržujejo NN omrežja vključno s priključki. Tipizacija zagotavlja enotna merila in pregledne tehnične rešitve.
PRAVNI IN STANDARDIZACIJSKI OKVIR
Tipizacija se opira na nacionalno zakonodajo (Gradbeni zakon, Energetski zakon, Zakon o oskrbi z električno energijo, Pravilnik o minimalnih tehničnih zahtevah za gradnjo, obratovanje in vzdrževanje elektroenergetskih nizkonapetostnih vodov, Pravilnik o zaščiti NN omrežij ipd.) ter na evropske in mednarodne standarde (npr.: SIST HD 603, SIST EN 50160, IEC 60502-2, DIN VDE 276-1000). Ta povezava zagotavlja, da tipizacija ni zgolj priporočilo, temveč strokovno usklajen okvir, ki je v skladu z regulativo in najboljšimi praksami v EU. Posebno težo imajo tudi študije Elektroinštituta Milan Vidmar (EIMV št. 2293 - Smernice in navodila za izbiro, polaganje in prevzem elektroenergetskih kablov nazivne napetosti 1 kV DO 110 kV (novelirana izdaja študije EIMV št. 2090) in EIMV št. 2400 - Kriteriji načrtovanja NN omrežja), ki dopolnjujejo praktične vidike izbire kablov in dimenzioniranja omrežij.
TERMINOLOGIJA – SKUPEN JEZIK STROKE
Za odpravo nejasnosti uporablja tipizacija terminologijo Slovenskega elektrotehniškega slovarja (EZS Glosar). Pojasnjeni so osnovni pojmi, kot sta enožilni in večžilni kabel, nazivna tokovna obremenitev (In), zdržni tok (Iz), faktor obremenitve ter kazalnika SAIDI in SAIFI. Enotna raba terminov omogoča, da projektanti, izvajalci in nadzorniki delujejo usklajeno, brez različnih interpretacij.
NAČRTOVANJE IN ODLOČANJE O IZVEDBI
Tipizacija ELES T-6 jasno določa osnovno pravilo: vsa nova NN omrežja se gradijo podzemno. Izjema je gradnja na zemljiščih V. kategorije in višje, kjer je dopustna izvedba nadzemnih SKS vodov. Enako velja pri rekonstrukcijah. Pri izbiri izvedbe morajo projektanti preučiti kategorijo zemljišča, lastništvo, okoljske pogoje, ekonomsko upravičenost variant ter možnosti usklajevanja z drugo komunalno infrastrukturo.
Ključni tehnični kriteriji, ki jih je pri načrtovanju in gradni potrebno upoštevati, so:
- računski padec napetosti ≤ 5 %,
- dejansko izmerjeni padec ≤ 7,5 %,
- enofazna impedanca ≤ (0,4 + j0,25) Ω,
kar je tudi usklajeno s 60. členom Sistemskih obratovalnih navodil za distribucijski sistem električne energije (SONDSEE, Ur. l. RS št. 77/24), kjer so te zahteve tudi predpisane.
Za podzemne vode so predpisani štirižilni aluminijasti kabli tipskega prereza 70, 150 ali 240 mm². Kabli z bakrenimi vodniki prereza 240 mm² so izjema in se uporabljajo le pri večjih obremenitvah. Kabli z aluminijastimi vodniki prereza 35 mm² so omejeni na individualne priključke brez možnosti nadaljevanja mreže. Podrobnejša opredelitev tipov, konstrukcije in tehničnih lastnosti nizkonapetostnih energetskih kablov pa je predstavljena v tipizaciji ELES T-7: NN energetski kabli 1 kV.
IZBIRA TRASE IN NAČINA POLAGANJA
Pri načrtovanju tras nizkonapetostnih kablov je ključno, da iščemo rešitve, ki so hkrati racionalne in dolgoročno vzdržne. Trase se tako morajo načrtovati, da so čim krajše, potekajo po javnih površinah ali parcelnih mejah, se izogibajo prihodnjim gradbenim posegom in upoštevajo obstoječo infrastrukturo.
Posebno priporočilo je, da se gradnja elektroenergetskega omrežja čim bolj uskladi s komunalno infrastrukturo. Skupno načrtovanje tras, jarkov in objektov omogoča racionalnejšo rabo prostora, manj posegov v okolje in občutno znižanje skupnih stroškov gradnje. Tak pristop krepi tudi sodelovanje med infrastrukturnimi upravljavci, kar dolgoročno prispeva k bolj preglednemu in vzdržnemu urejanju prostora.
Pri polaganju kablov se kot prednostna rešitev uporablja neposreden vkop v zemljo. Elektro kabelska kanalizacija (EKK) se uporablja v mestih, industrijskih conah, pri več kot štirih kablih v trasi ali kadar je širina jarka omejena. Tipizacija vsebuje tudi smernice in usmeritve za gradnjo EKK (vrste cevi, premeri, število rezervnih cevi, izvedba jaškov, zaščita pred hrupom pri pokrovih).
POSEBNOSTI GLEDE NA OBMOČJE GRADNJE
Značilnosti terena imajo velik vpliv na izbiro rešitve. V mestih je skoraj vedno potrebna EKK, ki omogoča urejeno in pregledno polaganje. V podeželskih območjih pogosto zadostuje neposreden vkop, pri križanjih z drugo infrastrukturo pa so potrebne cevi. V gozdovih je treba posebno pozornost nameniti koreninam in stabilnosti trase, medtem ko kmetijska zemljišča zahtevajo večjo globino vkopa zaradi obdelave tal.
Poseben izziv predstavljajo komunalno urejena območja, kjer je smiselno že vnaprej predvideti prostor za elektro infrastrukturo, tudi če lokacije razdelilnih omaric (RO) še niso znane. To omogoča boljšo pripravo na prihodnji razvoj in zmanjšuje potrebe po naknadnih prekopih. V takšnih conah je sicer priporočljivo, da se že v fazi načrtovanja trase in morebitne lokacije omaric predhodno uskladijo tako z lastniki zemljišč oziroma objektov, kot z upravljavci drugih komunalnih vodov. Ustrezno je potrebno umestiti tudi KB jaške, saj s tem omogočimo lažji nadaljnji razvoj takšnih območij.
Tipizacija tako podrobno obravnava različne tipe območij gradnje:
- mestna: obvezna EKK s predvidenimi dodatnimi cevmi in jaški za prihodnji razvoj,

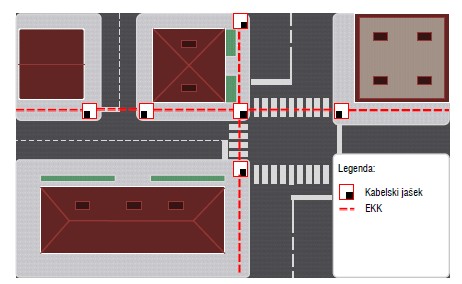

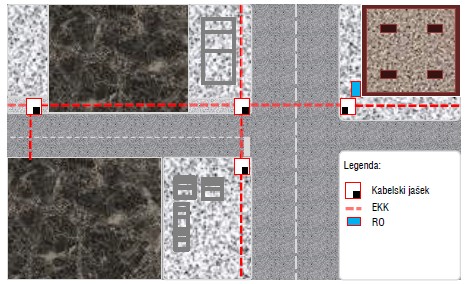

Slika 1: Primer polaganja v mestnem področju
- primestna in vaška: večinoma neposreden vkop, cevi le pri križanjih,
 |
 |

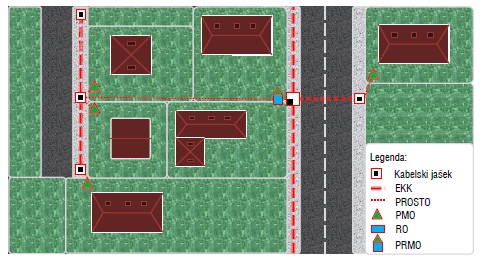

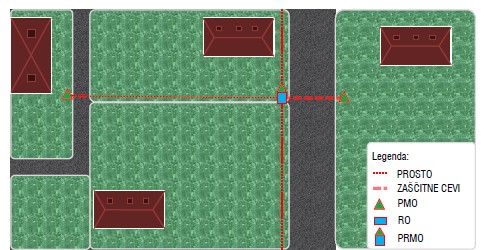

| Slika 2: Primer polaganja v primestnem področju | Slika 3: Primer polaganja v vaškem področju |
- strnjena naselja: pogosto nadzemni SKS, vendar ob rekonstrukcijah priporočljiva prestavitev v EKK,

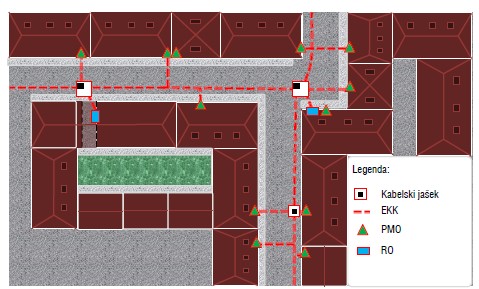

Slika 4: Primer polaganja v strnjenem naselju
- gozdna območja: trasa po poteh, izogibanje koreninam, ob drevesih obvezna zaščita s cevmi,

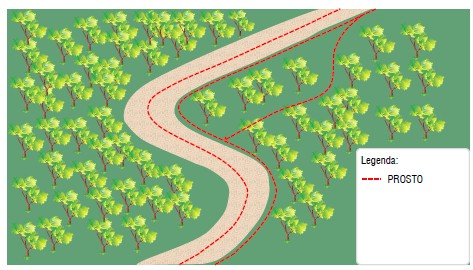

Slika 5: Polaganje v gozdnem področju
- kmetijske površine: povečana globina vkopa (obdelava tal do 40 cm),

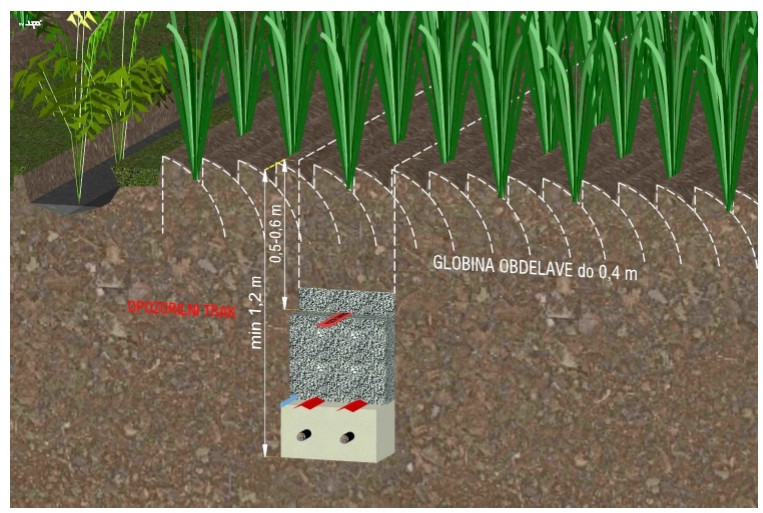

Slika 6: Položitev kablov v kmetijsko obdelovalno površino
- komunalno urejanje območij: EKK ob glavni komunalni in prometni infrastrukturi, tudi kadar lokacije RO še niso znane
Slika 7: Primer izvedbe EKK pri komunalnem urejanju območij za gradnjo
Tak pristop omogoča tehnično smiselno in dolgoročno vzdržno gradnjo, prilagojeno značilnostim prostora.
TEHNIČNI POGOJI POLAGANJA IN ZAŠČITE
V tipizaciji so tudi določeni standardni pogoji polaganja kablov (temperatura zemljine 20 °C, globina 0,7 m, faktor obremenitve 0,7) ter nestandardni pogoji polaganja, kjer se uporabljajo korekcijski faktorji za izračun zdržnega toka. V dokumentu so pregledne tabele, ki upoštevajo temperaturo zemljine, specifično toplotno prevodnost, število sistemov v isti trasi ter vpliv polaganja v cevi ali globlje od 1,2 m.
Vsaka metoda polaganja seveda prinaša tudi svoje tehnične zahteve. Pri neposrednem vkopu se uporablja peskana posteljica, ki ščiti kabel in zagotavlja stabilnost. Obvezna je tudi namestitev opozorilnega traku, v določenih primerih pa še dodatna mehanska zaščita.

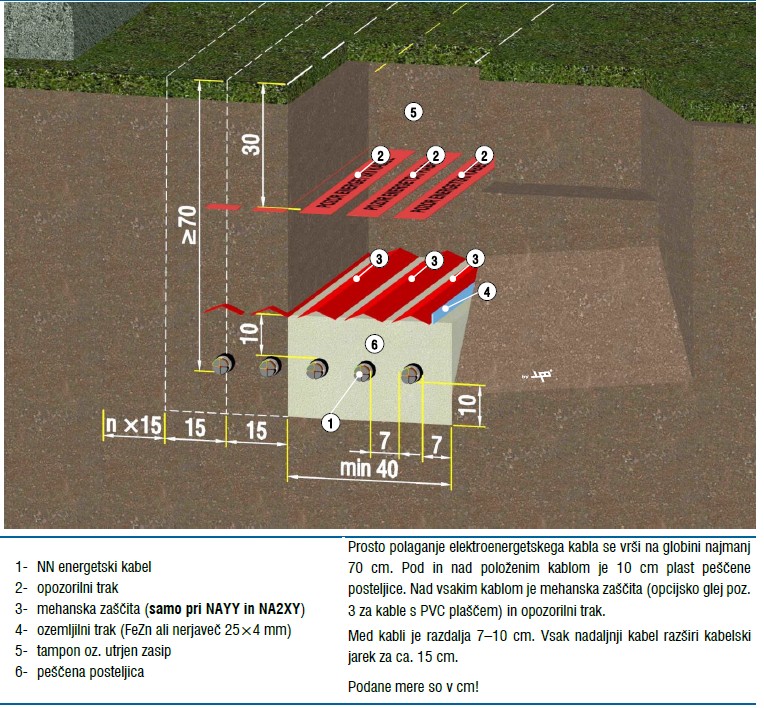

Slika 8: Polaganje NN kablov prosto v zemljo
V EKK so ključne pravilne dimenzije cevi, dovolj rezervnih vodov in upoštevanje minimalnih polmerov upogibanja kablov. Izvedbo EKK sicer podrobneje obravnava tehnična smernica GIZ TS-13: Elektro kabelska kanalizacija. Ta smernica ponuja konkretne rešitve za dimenzioniranje cevi (npr. gladke PVC cevi Ø110/160 mm ali dvoplastne GDC), postavitev in izvedbo jaškov, število rezervnih vodov, obbetoniranje in mehanske zaščite ter zahteve za pokrove (npr. omejitve hrupa, nosilnost jaška ipd.) in dostopnost.

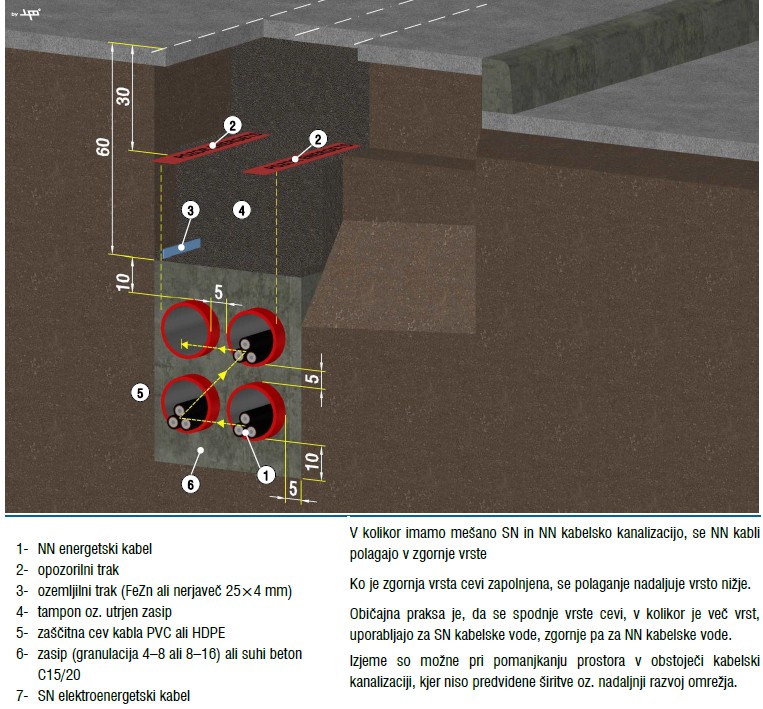

Slika 9: Polaganje NN kablov v KB kanalizacijo
Za inženirja je dragoceno predvsem to, da tipizacija ponuja pregledne usmeritve, ki zmanjšujejo možnost napak v fazi projektiranja in gradnje.
USKLAJEVANJE Z DRUGO INFRASTRUKTURO
Križanja in približevanja z vodovodi, kanalizacijo, plinovodi, toplovodi, TK kabli, železnico, cestami in vodotoki so posebej obdelana in so usklajena z zahtevami Pravilnika o minimalnih tehničnih zahtevah za gradnjo, obratovanje in vzdrževanje elektroenergetskih nizkonapetostnih vodov. Tipizacija predpisuje in opisuje minimalne razdalje in zaščitne ukrepe (zaščitnih cevi, betonske zaščite, dodatni odmiki) pri vzporednem poteku in križanju kablovodov z drugimi komunalnimi vodi.Ta del je za projektante izjemno pomemben, saj so neusklajena križanja pogosto vir tehničnih zapletov in sporov z upravljavci drugih omrežij.
VREDNOST ZA PRAKSO POOBLAŠČENIH INŽENIRJEV
Za pooblaščene inženirje elektro stroke tipizacija ELES T-6 predstavlja predvsem orodje, ki olajša delo. Poenoteni kriteriji omogočajo hitrejše odločanje, zmanjšujejo možnost različnih interpretacij in poenostavljajo nadzor nad izvedbo. Poleg tega tipizacija krepi zaupanje, da bo omrežje dolgoročno zanesljivo, stroški gradnje in vzdrževanja pa obvladljivi.
Za projektante in tudi izvajalce med drugim tipizacija pomeni:
- poenotenje prakse med različnimi distribucijskimi podjetji,
- zanesljivejše odločitve pri projektiranju in dimenzioniranju,
- optimizacijo stroškov gradnje in vzdrževanja,
- lažje nadzorovanje skladnosti izvedenih del,
- višjo raven zanesljivosti in kakovosti oskrbe za končne uporabnike.
ZAKLJUČEK
ELES T-6 ni le zbirka tehničnih navodil, temveč strateški dokument, ki povezuje zakonodajo, standarde in prakso ter daje inženirjem jasen okvir za odločitve in njihovo delo. S tem se ustvarja enotna podlaga za prihodnji razvoj elektrodistribucijskega sistema v Sloveniji.
Za člane Inženirske zbornice Slovenije to pomeni, da imajo v rokah zanesljiv pripomoček, ki jim pomaga pri strokovnih odločitvah in zagotavlja, da bodo omrežja, ki jih načrtujejo in gradijo, odporna, ekonomična in pripravljena na izzive prihodnosti.
Pripravil:
Sašo ŠKORJANC, univ.dipl.inž.el.
