Digitalizacija gradbišča z dronom – od geodetske izmere do digitalne izvedbe
Geodezija kot povezava med projektom in izvedbo
Digitalizacija gradbeništva ni več zgolj vprašanje načrtovanja v digitalnem okolju, temveč predvsem zagotavljanja kakovostnih in pravočasnih podatkov o dejanskem stanju na terenu. Za uspešno vodenje gradbenega projekta so pomembne informacije o napredovanju del, količinah izvedenih zemeljskih del, skladnosti izvedbe s projektno dokumentacijo in morebitnih odstopanjih. Pri tem ima geodezija pomembno vlogo, ki z razvojem digitalnih tehnologij postaja še izrazitejša.
Tradicionalne geodetske metode ostajajo nepogrešljive, vendar sodobna gradbišča zahtevajo tudi hitrejše pridobivanje podatkov o večjih območjih in njihovo učinkovito vključevanje v digitalno okolje. Prav tu se je uporaba brezpilotnih letalnikov oziroma dronov uveljavila kot pomembna dopolnitev geodetske podpore gradnji.
V podjetju Protim Ržišnik Perc smo drone sprva uporabljali predvsem za klasične geodetske naloge, kot je izdelava geodetskih načrtov. Z njihovo uporabo smo lahko običajnim geodetskim podlagam dodali novo razsežnost – tridimenzionalni prikaz prostora, ki omogoča boljše razumevanje dejanskih razmer na terenu. Sčasoma se je njihova uporabnost razširila tudi na področje gradbeništva, kjer ažurno poznavanje stanja gradbišča omogoča učinkovitejše spremljanje izvedbe in boljšo podporo pri odločanju.
Od zajema podatkov do uporabne geodetske informacije
Pri uporabi drona je treba razlikovati med samim zajemom fotografij in končnim geodetskim izdelkom. Fotografije iz zraka so šele začetek postopka. Z ustrezno fotogrametrično obdelavo iz njih pridobimo georeferencirane ortofoto posnetke, oblake točk in tridimenzionalne modele površja.
Ortofoto omogoča pregled območja v tlorisnem prikazu, na katerem lahko prepoznavamo objekte, prometne površine, začasne ureditve in spremembe na gradbišču. Tridimenzionalni modeli pa poleg položajnih informacij zagotavljajo tudi podatke o višinah in obliki površja. Tako lahko dejansko stanje obravnavamo prostorsko in ga primerjamo z drugimi podatkovnimi viri.
Za geodetsko podporo gradnji je bistveno, da so izdelki ustrezno georeferencirani ter da njihova kakovost in natančnost ustrezata predvideni uporabi. Uporaba drona z GNSS-tehnologijo RTK ali PPK omogoča natančno določanje položaja fotografij, vendar sama po sebi še ne zagotavlja pravilnosti celotnega izdelka. Pomembni so tudi načrtovanje snemanja, kakovost zajema, ustrezna geodetska osnova in kontrola rezultatov.
Prav geodetsko znanje zagotavlja, da vizualno prepričljiv tridimenzionalni prikaz postane zanesljiv vir prostorskih informacij. Dron torej ne nadomešča geodeta, temveč mu omogoča učinkovitejši zajem podatkov in razširja možnosti njihove uporabe.

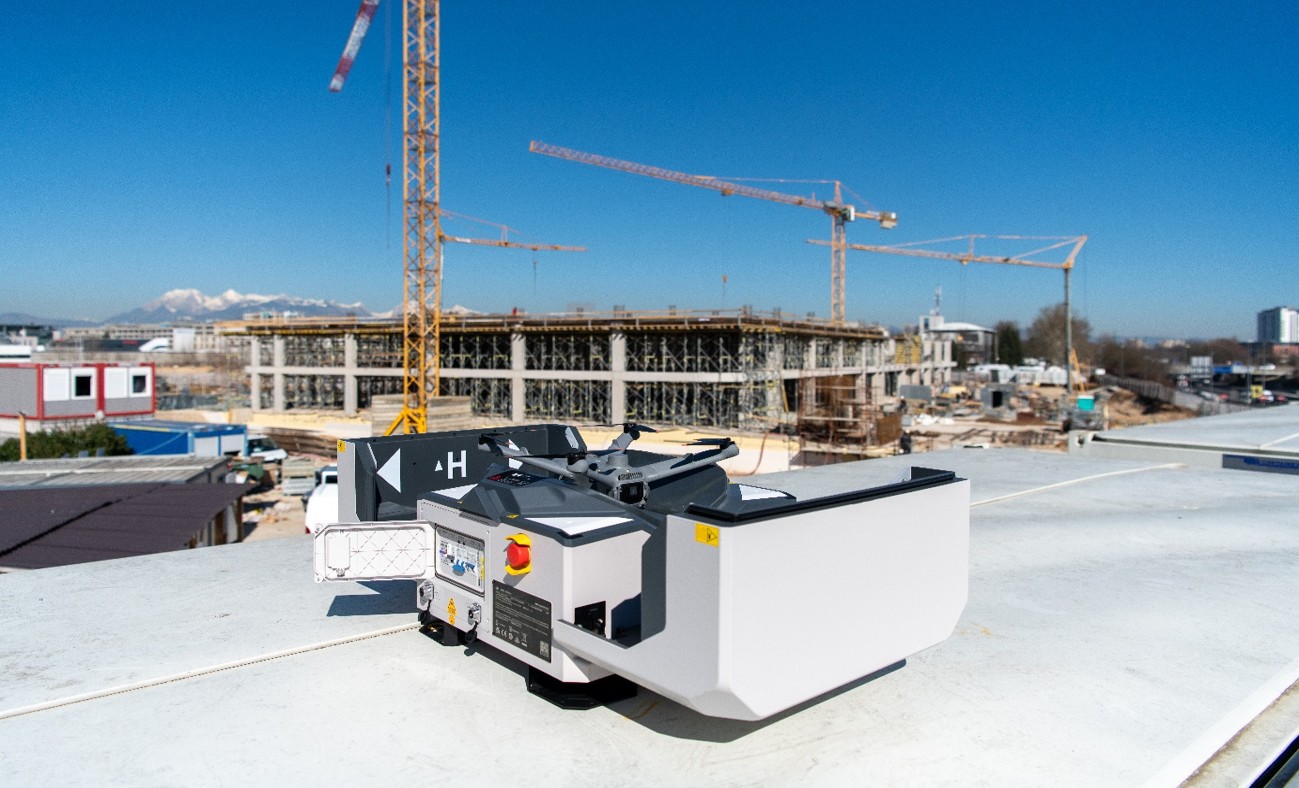

Slika 1: dron DJI Dock
Sprotno spremljanje gradnje in kontrola izvedbe
Ena največjih sprememb, ki jih prinaša uporaba dronov, je možnost pogostejšega pridobivanja podatkov o dejanskem stanju gradbišča. Namesto, da se geodetska izmera izvede zgolj ob posameznih fazah ali na podlagi konkretnih zahtev izvajalca, lahko stanje spremljamo sistematično in v krajših časovnih intervalih.
S ponavljajočimi se zajemi ustvarjamo časovno zaporedje stanj gradbišča, ki omogoča spremljanje napredovanja del in primerjavo sprememb na terenu. Tako lahko pridobimo boljši pregled nad izvedenimi deli, hitreje preverimo količine in pravočasno prepoznamo morebitna odstopanja. Geodetska podpora postaja s tem bolj sproten del vodenja gradnje, saj informacije niso na voljo samo ob posameznih mejnikih, ampak tudi med samim izvajanjem del.
Posebno uporabnost droni izkazujejo pri zemeljskih delih. S primerjavo digitalnih modelov površja iz različnih časovnih obdobij ali s projektiranimi volumni lahko izračunavamo količine izkopa in nasipa ter spremljamo spreminjanje terena. Takšni podatki so pomembna podlaga za kontrolo izvedbe in obračun zemeljskih del.
Za zanesljiv rezultat je treba zagotoviti ustrezno geodetsko osnovo, primerljivost zajemov in pravilno opredeliti površine, ki jih primerjamo. Upoštevati je treba tudi omejitve, na primer slabo vidne površine, vegetacijo in začasne ovire. Rezultate je treba preveriti glede na zahteve projekta, po potrebi tudi s klasičnimi geodetskimi meritvami.
Največja prednost takšnega pristopa je povezava hitrosti zajema z možnostjo strokovne analize. Dron omogoča celovit pregled nad večjim območjem, geodetska obdelava pa podatke pretvori v informacije, ki jih lahko uporabimo pri vodenju in nadzoru gradnje.

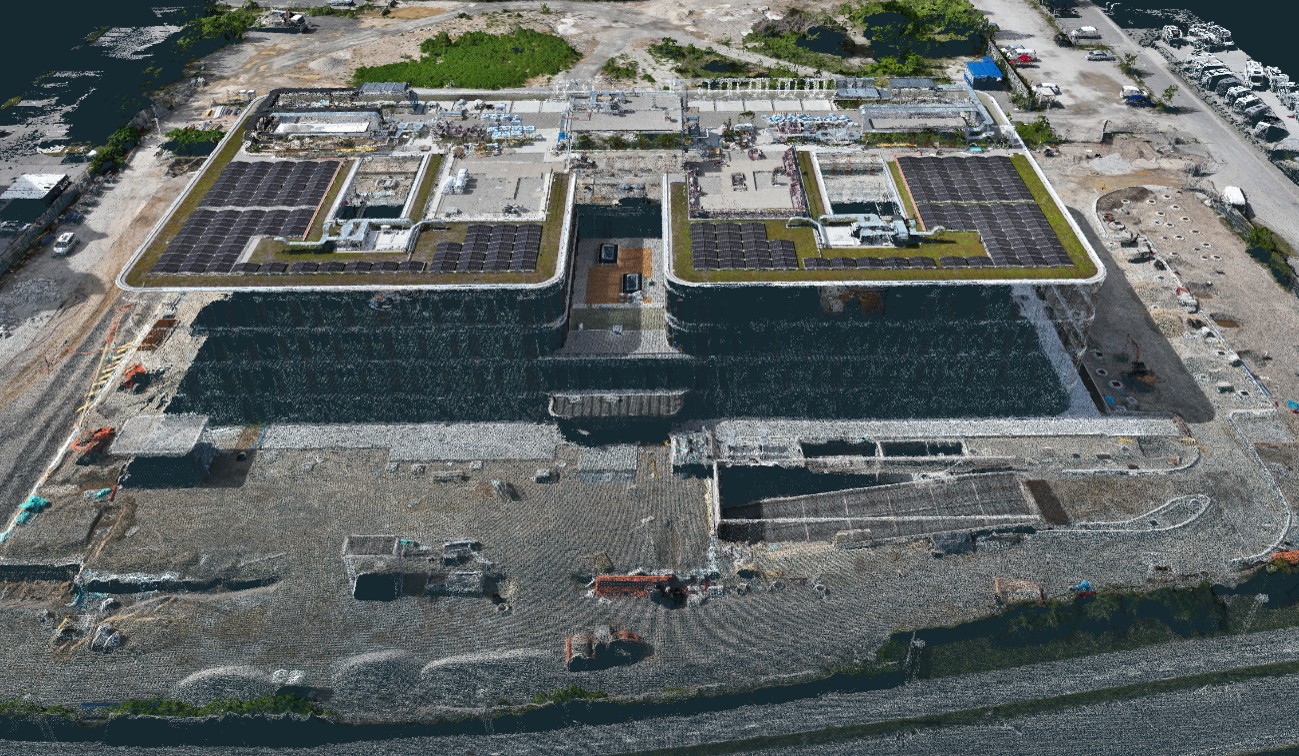

Slika 2: 3D oblak točk
Povezovanje z BIM in digitalnimi modeli
Digitalizacija gradbišča se ne konča z izdelavo ortofota ali tridimenzionalnega modela. Prava vrednost podatkov se pokaže, ko jih lahko povežemo s projektno dokumentacijo in uporabimo pri sprejemanju odločitev.
Podatki, pridobljeni z dronom, omogočajo primerjavo dejanskega stanja s projektiranimi rešitvami. Ortofoto in tridimenzionalni prikazi lahko projektantom, nadzornikom, izvajalcem in investitorju zagotovijo skupno prostorsko podlago, na kateri je stanje gradbišča lažje razumljivo. S tem se izboljšuje komunikacija med udeleženci projekta, saj se razprava ne opira zgolj na posamezne meritve, zapisnike ali fotografije, temveč tudi na celovit prikaz območja.
Povezovanje z BIM-modeli odpira dodatne možnosti za primerjavo načrtovanega in izvedenega stanja. Če so podatki ustrezno pripravljeni in georeferencirani, jih lahko uporabimo kot podporo pri preverjanju napredovanja gradnje in prepoznavanju morebitnih odstopanj.
Pomembna je tudi ponovljivost postopka. Če želimo gradbišče spremljati skozi čas, morajo biti zajemi načrtovani tako, da so rezultati med posameznimi obdobji primerljivi. To zahteva premišljeno načrtovanje snemanja, dosledno obdelavo in ustrezno arhiviranje podatkov.
Geodezija tako postaja povezovalni člen med dejanskim stanjem na terenu in digitalnim okoljem projekta. Njena naloga ni le izdelava posameznega načrta, ampak tudi zagotavljanje kakovostnih prostorskih podatkov, ki jih lahko različni strokovnjaki uporabljajo v svojih delovnih procesih.

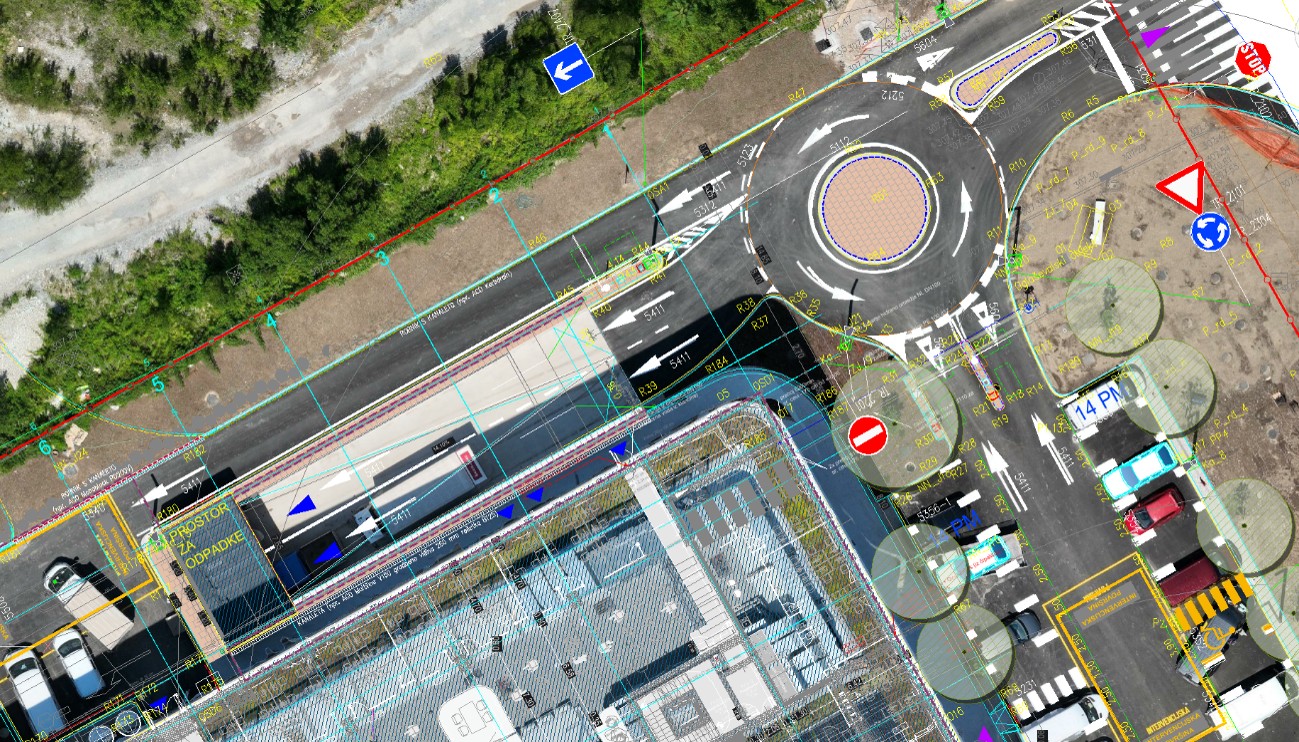

Slika 3: Primerjava s projektno dokumentacijo
Od digitalnega modela do izvedbe z machine controlom
Digitalizacija gradbišča se nadaljuje tudi v sami izvedbi gradbenih del. Pomemben del tega procesa so sistemi machine control, ki omogočajo uporabo digitalnih projektnih modelov neposredno pri delu gradbene mehanizacije.
S pomočjo GNSS-sistemov, senzorjev in digitalnih modelov lahko upravljavec stroja spremlja položaj delovnega orodja glede na projektirano površino ter učinkoviteje izvaja izkope, nasipe in druga zemeljska dela. Odvisno od uporabljene opreme in stopnje avtomatizacije sistemi zagotavljajo vizualno podporo upravljavcu ali omogočajo naprednejše vodenje stroja.
Tu se vzpostavi neposredna povezava med geodetsko podporo, digitalnim modelom in izvedbo na terenu. Geodetski podatki in pravilno pripravljeni projektni modeli predstavljajo osnovo za delovanje teh sistemov, meritve z dronom pa omogočajo spremljanje dejansko izvedenega stanja in primerjavo s projektiranimi rešitvami.
Tako nastaja sklenjen proces, v katerem prostorski podatki niso namenjeni zgolj dokumentiranju že izvedenih del, temveč podpirajo tudi njihovo načrtovanje, izvajanje in kontrolo. Za pravilno delovanje sistemov machine control je pri tem bistvena kakovostna priprava modelov, pravilna geodetska umestitev in usklajenost koordinatnih sistemov.
Dron in machine control sta zato tehnologiji, ki se dopolnjujeta. Dron omogoča učinkovit zajem in preverjanje stanja, machine control pa digitalne podatke uporablja neposredno pri izvedbi del. Geodezija zagotavlja povezavo med obema ter skrbi, da so podatki prostorsko pravilni in primerni za predvideno uporabo.
Avtomatizacija in prihodnost digitalnega gradbišča
Razvoj tehnologije omogoča tudi avtomatizacijo zajema podatkov. Droni, povezani s samodejnimi pristajalnimi postajami, lahko izvajajo vnaprej načrtovane polete in pridobivajo podatke brez stalne prisotnosti operaterja na gradbišču. To omogoča pogostejše spremljanje stanja in bolj sistematično dokumentiranje poteka gradnje.
Pri večjih in dinamičnih gradbiščih je takšen pristop še posebej zanimiv, saj se razmere hitro spreminjajo, informacije pa so lahko pomembne za sprotno odločanje. Podatki se po zajemu obdelajo in pripravijo za nadaljnjo uporabo, kar omogoča učinkovitejši pretok informacij med terenom in pisarno.
Vendar avtomatizacija sama po sebi še ne zagotavlja kakovostnega rezultata. Potrebni so ustrezno načrtovanje, preverjanje merilne kakovosti, upoštevanje varnostnih zahtev in pravilna interpretacija podatkov. Prav tako je treba uporabo tehnologije organizacijsko vključiti v delovne procese gradbišča.
Geodezija kot temelj digitalizacije gradbeništva
Uporaba dronov spreminja način pridobivanja in uporabe prostorskih podatkov v gradbeništvu. Omogoča hitrejši zajem večjih območij, boljšo vizualizacijo dejanskega stanja in učinkovitejše spremljanje sprememb skozi čas. V kombinaciji s klasičnimi geodetskimi metodami zagotavlja širši nabor podatkov za spremljanje gradnje, preverjanje izvedbe in podporo pri obračunih.
Prihodnost digitalnega gradbišča ne temelji zgolj na posamezni tehnologiji, temveč na povezovanju geodetskih meritev, fotogrametrije, digitalnih modelov, BIM in sistemov machine control. Vsaka od teh tehnologij ima svojo vlogo, največja vrednost pa nastane takrat, ko so podatki medsebojno povezani in uporabljeni v celotnem procesu gradnje.
Vloga geodezije se s tem širi. Poleg zagotavljanja geodetskih podlag postaja vse pomembnejša tudi sprotna pridobitev, kontrola in interpretacija prostorskih podatkov, ki omogočajo boljši pregled nad gradbiščem in kakovostnejše odločanje.
Dron je pomembno orodje digitalnega gradbišča, vendar je njegova največja vrednost v povezavi z geodetskim znanjem in učinkovito uporabo podatkov. Cilj digitalizacije ni zbrati čim več podatkov, temveč zagotoviti prave, preverjene in pravočasne informacije, ki povezujejo projektiranje, izvedbo in nadzor gradnje.
Pripravil:
Matjaž Horvat dipl.inž.geod.
